Vận Hành Chiller Hiệu Quả: Đo Đúng Trước Khi Điều Chỉnh



Một hệ thống Chiller đang hoạt động ổn định chưa chắc đã sử dụng điện hiệu quả.

Có những thời điểm máy nén tiêu thụ ít điện hơn, nhưng tổng điện năng của trạm Chiller lại không giảm. Ngược lại, một phương án điều chỉnh khiến công suất máy nén tăng nhẹ vẫn có thể mang lại lợi ích nếu điện năng bơm và tháp giải nhiệt giảm nhiều hơn.

Đây là lý do tôi luôn đặt câu hỏi trước khi quyết định tối ưu hệ thống:

Chúng ta đang muốn giảm điện của riêng máy Chiller hay giảm chi phí vận hành của toàn bộ hệ thống làm lạnh?

Với hơn 20 năm làm việc trong lĩnh vực HVAC, tôi cho rằng một quyết định kỹ thuật chỉ có giá trị khi đáp ứng ba yêu cầu: có dữ liệu kiểm chứng, không ảnh hưởng đến khả năng cung cấp lạnh và có thể duy trì ổn định trong thực tế.

Dưới đây là 5 quyết định tôi ưu tiên khi đánh giá hiệu suất vận hành trạm Chiller.

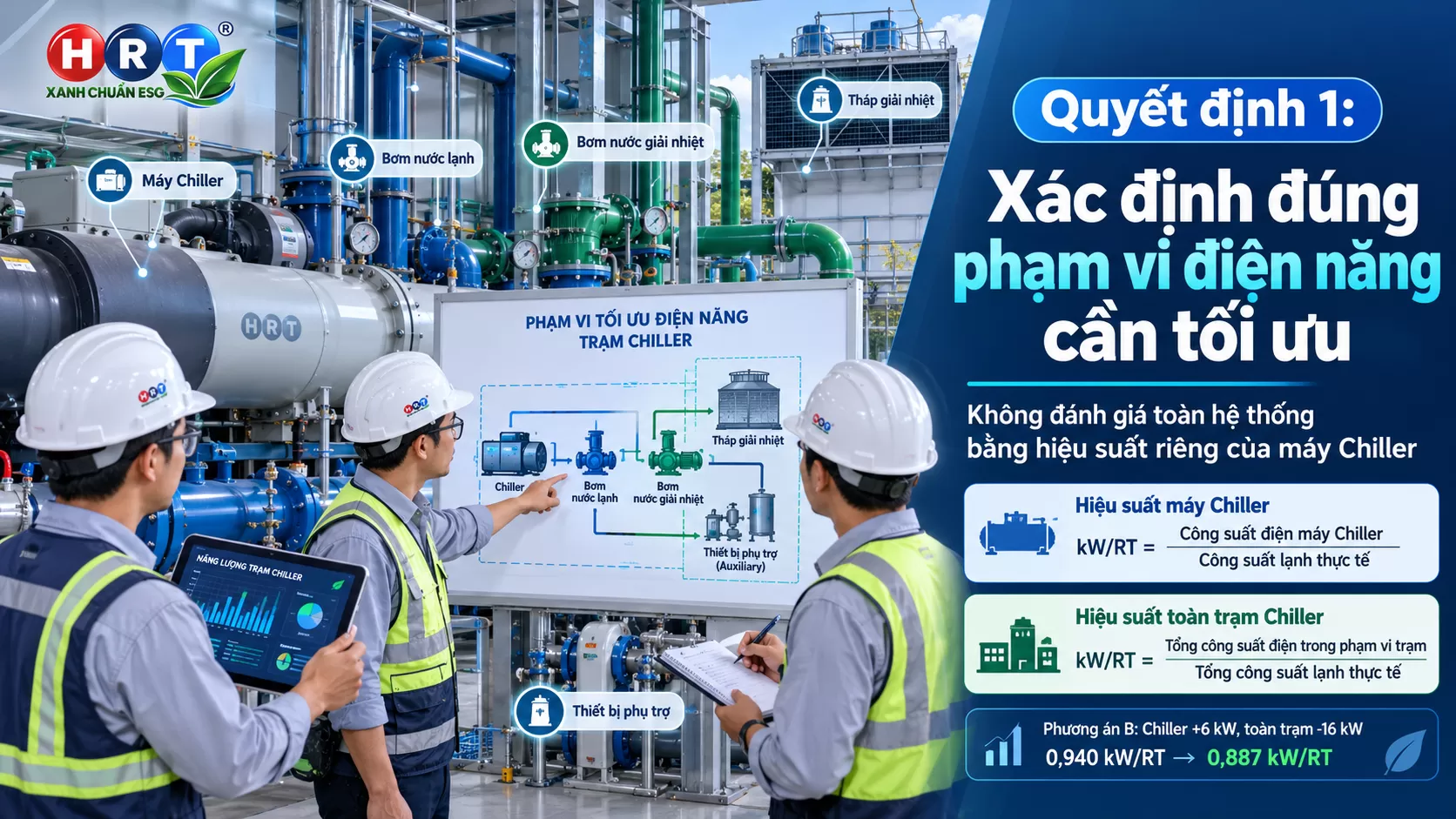

Quyết định 1: Xác định đúng phạm vi điện năng cần tối ưu

Không đánh giá toàn hệ thống bằng hiệu suất riêng của máy Chiller

Trong một hệ thống giải nhiệt nước, điện năng vận hành không chỉ đến từ máy nén.

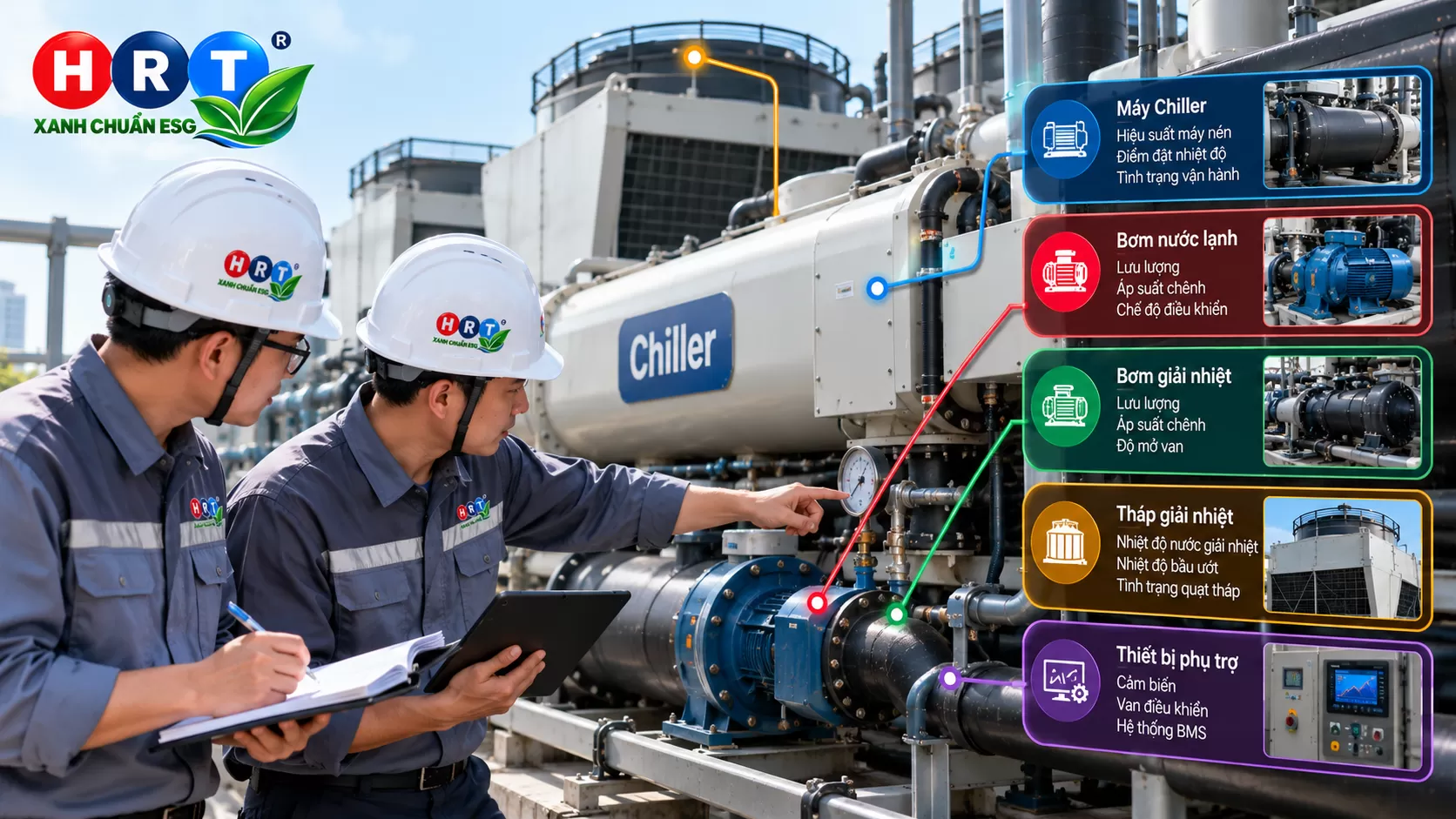

Một trạm Chiller thông thường có thể bao gồm:

• Máy Chiller.

• Bơm nước lạnh.

• Bơm nước giải nhiệt.

• Tháp giải nhiệt và quạt tháp.

• Các thiết bị phụ trợ liên quan.

Nếu chỉ theo dõi công suất điện của máy Chiller, người vận hành có thể bỏ qua phần điện năng đáng kể của các thiết bị phụ trợ.

Vì vậy, tôi yêu cầu phân biệt hai chỉ số:

Hiệu suất máy Chiller:

kW/RT = Công suất điện máy Chiller / Công suất lạnh thực tế.

Hiệu suất toàn trạm Chiller:

kW/RT = Tổng công suất điện trong phạm vi trạm / Tổng công suất lạnh thực tế.

Trong đó, 1 RT tương đương khoảng 3,517 kW công suất lạnh.

Phạm vi thiết bị được tính vào chỉ số toàn trạm phải thống nhất ngay từ đầu để kết quả so sánh có ý nghĩa.

Ví dụ: Máy Chiller tiêu thụ điện tăng nhưng toàn trạm vẫn tiết kiệm

Giả sử một trạm Chiller đang cung cấp phụ tải lạnh 300 RT. Hai phương án vận hành được đo tại điều kiện tải tương đương:

Chỉ số	Phương án A	Phương án B
Công suất lạnh	300 RT	300 RT
Điện Chiller	195 kW	201 kW
Điện hệ thống bơm	63 kW	44 kW
Điện quạt tháp	24 kW	21 kW
Tổng công suất điện	282 kW	266 kW
Hiệu suất toàn trạm	0,940 kW/RT	0,887 kW/RT

Đây là số liệu giả định để minh họa phương pháp đánh giá.

Ở phương án B, máy Chiller tiêu thụ nhiều hơn 6 kW nhưng tổng công suất điện của trạm giảm 16 kW, tương đương khoảng 5,7% tại thời điểm so sánh.

Điều này chưa chứng minh mức tiết kiệm điện dài hạn, nhưng cho thấy một nguyên tắc quan trọng:

Muốn tối ưu Chiller, phải nhìn vào hiệu quả của cả hệ thống, không chỉ một thiết bị.

Quyết định 2: Thiết lập dữ liệu vận hành đủ tin cậy trước khi thay đổi

Không so sánh hai thời điểm có điều kiện làm việc khác nhau

Một sai lầm thường gặp là lấy công suất điện của Chiller hôm nay so với hôm qua rồi kết luận hệ thống hoạt động tốt hơn hoặc kém hơn.

Trong thực tế, hiệu suất có thể chịu ảnh hưởng của nhiều yếu tố.

Ví dụ, cùng một mức tải lạnh nhưng nhiệt độ nước giải nhiệt thay đổi sẽ làm điều kiện làm việc của máy nén khác nhau.

Tương tự, nếu nhiệt độ nước lạnh cấp, lưu lượng hoặc số lượng thiết bị đang vận hành thay đổi, kết quả đo cũng cần được phân tích tương ứng.

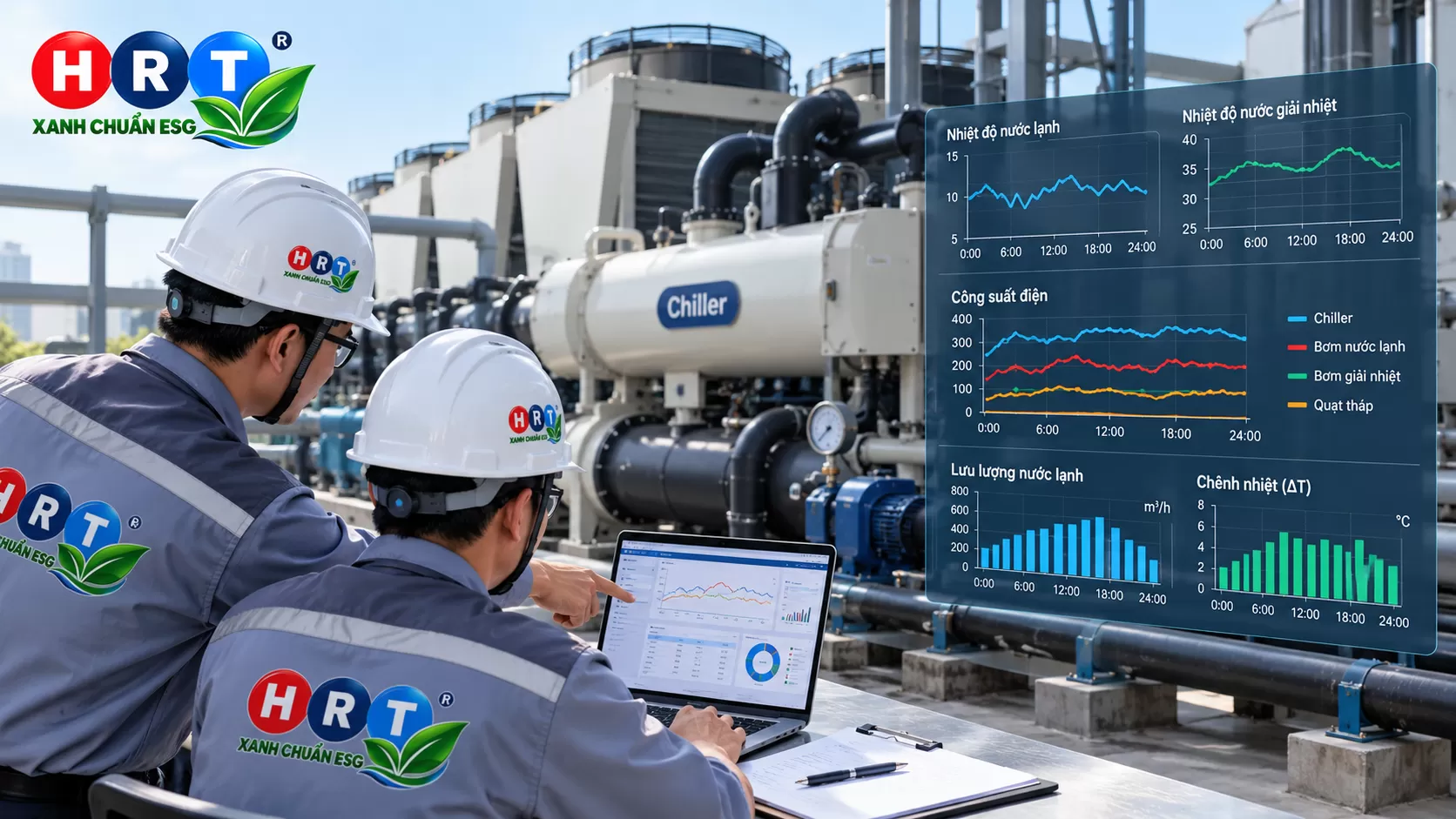

Tại HRT, tôi ưu tiên xây dựng dữ liệu theo bốn nhóm:

Nhóm 1 – Dữ liệu tải lạnh

Gồm lưu lượng nước lạnh, nhiệt độ nước cấp – hồi và công suất lạnh thực tế.

Với nước thông thường, có thể ước tính:

Công suất lạnh (kW) ≈ 1,163 × Lưu lượng (m³/h) × Chênh nhiệt (°C).

Hệ số trên mang tính xấp xỉ, cần hiệu chỉnh nếu sử dụng dung dịch glycol hoặc điều kiện chất lỏng khác.

Nhóm 2 – Dữ liệu điện năng

Bao gồm công suất điện và điện năng tiêu thụ của Chiller, các bơm và thiết bị giải nhiệt trong phạm vi đánh giá.

Nhóm 3 – Dữ liệu điều kiện vận hành

Theo dõi nhiệt độ môi trường, nhiệt độ bầu ướt với hệ thống tháp giải nhiệt, các điểm đặt điều khiển, trạng thái thiết bị và thời gian hoạt động.

Nhóm 4 – Dữ liệu đáp ứng lạnh

Kiểm tra nhiệt độ, độ ẩm khu vực sử dụng, độ mở van điều khiển tại AHU/FCU và các cảnh báo liên quan.

Dữ liệu sai có thể dẫn đến quyết định sai

Tôi đặc biệt quan tâm đến độ chính xác của cảm biến nhiệt độ và thiết bị đo lưu lượng.

Nếu cảm biến nước cấp hoặc nước hồi sai lệch, giá trị chênh nhiệt tính toán sẽ không phản ánh đúng thực tế.

Khi đó, chỉ số công suất lạnh và kW/RT cũng có thể bị sai.

Hành động cần thực hiện: Kiểm tra chất lượng dữ liệu và xác nhận thiết bị đo trước khi dùng các chỉ số này để quyết định điều chỉnh hệ thống.

Quyết định 3: Xác định đúng nguyên nhân trước khi can thiệp

Cùng một biểu hiện tiêu thụ điện cao có thể đến từ nhiều nguyên nhân

Khi kiểm tra một trạm Chiller có dấu hiệu tiêu thụ điện bất thường, tôi không ưu tiên thay đổi ngay nhiệt độ cài đặt hoặc tốc độ bơm.

Việc đầu tiên là xác định hệ thống đang gặp vấn đề ở đâu.

Một số tình huống cần phân tích:

Dấu hiệu quan sát	Hướng kiểm tra ưu tiên
Điện Chiller tăng tại tải tương đương	Điều kiện giải nhiệt, điểm đặt nhiệt độ, bám bẩn và hiệu suất máy nén
Chênh nhiệt nước lạnh thấp	Lưu lượng, bypass, van điều khiển, coil và cảm biến
Điện bơm cao khi tải giảm	Áp suất chênh, chế độ điều khiển và độ mở van
Nước lạnh cấp không đạt điểm đặt	Phụ tải thực tế, công suất khả dụng, lưu lượng và điều kiện giải nhiệt
Máy khởi động và dừng thường xuyên	Tải tối thiểu, logic điều phối và thời gian trễ điều khiển

Bảng này dùng để định hướng kiểm tra, không thay thế quy trình chẩn đoán của nhà sản xuất.

Không xử lý triệu chứng mà bỏ qua nguyên nhân gốc

Ví dụ, khi hệ thống xuất hiện hiện tượng chênh nhiệt nước lạnh thấp, một phương án có thể được đề xuất là giảm lưu lượng bơm.

Tuy nhiên, nếu nguyên nhân đến từ van bypass mở không phù hợp hoặc các coil trao đổi nhiệt hoạt động không đúng, chỉ giảm lưu lượng có thể khiến khu vực bất lợi thiếu lạnh.

Tương tự, khi nhiệt độ nước lạnh cấp không đạt yêu cầu, việc đưa thêm Chiller vào hoạt động chưa chắc là quyết định tối ưu nếu nguyên nhân thực tế nằm ở hệ thống giải nhiệt.

Tôi yêu cầu mỗi phương án can thiệp phải trả lời được ba câu hỏi:

1. Nguyên nhân được xác định bằng bằng chứng nào?

2. Điều chỉnh này ảnh hưởng đến những thiết bị nào?

3. Thông số nào sẽ xác nhận phương án đạt hoặc không đạt?

Nguyên tắc của HRT: Chưa xác định rõ nguyên nhân thì chưa nên điều chỉnh hàng loạt.

Quyết định 4: Lựa chọn phương án điều khiển theo hiệu quả tổng thể

Điều phối Chiller phải phù hợp với phụ tải thực tế

Với trạm có nhiều Chiller, việc lựa chọn số máy hoạt động ảnh hưởng trực tiếp đến điện năng và khả năng đáp ứng lạnh.

Tôi không áp dụng nguyên tắc cố định rằng ít máy chạy luôn tiết kiệm điện hơn.

Có những hệ thống đạt hiệu suất tốt khi một Chiller vận hành ở tải cao. Nhưng cũng có hệ thống sử dụng máy nén biến tần có thể đạt hiệu suất thuận lợi khi phân bổ tải cho nhiều máy.

Do đó, phương án điều phối cần được đánh giá dựa trên đường đặc tính thiết bị, điện phụ trợ và yêu cầu dự phòng.

Các giới hạn về số lần khởi động, thời gian vận hành tối thiểu và trình tự chuyển máy phải được duy trì.

Điều chỉnh nhiệt độ nước lạnh cần xét đến AHU/FCU

Tăng nhiệt độ nước lạnh cấp trong điều kiện phù hợp có thể cải thiện hiệu suất máy nén.

Nhưng điều đó không đồng nghĩa tổng điện năng sẽ giảm.

Nếu nhiệt độ nước cấp tăng khiến van điều khiển tại các AHU/FCU mở lớn hơn, lưu lượng yêu cầu và điện năng bơm có thể tăng.

Đặc biệt, các khu vực yêu cầu kiểm soát độ ẩm hoặc điều kiện công nghệ nghiêm ngặt có thể không phù hợp với việc điều chỉnh này.

Tôi chỉ đồng ý thử nghiệm khi các điều kiện về nhiệt độ, độ ẩm và năng lực trao đổi nhiệt tại thiết bị đầu cuối vẫn được bảo đảm.

Điều chỉnh bơm và tháp giải nhiệt phải có giới hạn rõ ràng

Đối với hệ thống bơm biến tần, có thể nghiên cứu tối ưu áp suất chênh theo nhu cầu của các nhánh sử dụng.

Tuy nhiên, phải duy trì lưu lượng tối thiểu qua bình bay hơi và tốc độ thay đổi lưu lượng theo giới hạn nhà sản xuất.

Đối với hệ thống Chiller giải nhiệt nước, cần đánh giá mối quan hệ giữa nhiệt độ nước giải nhiệt, điện máy nén, điện bơm và quạt tháp.

Không nên cố hạ nhiệt độ nước giải nhiệt bằng mọi giá nếu điện quạt tháp tăng vượt lợi ích nhận được.

Điều tôi cần thấy không phải tốc độ bơm đã giảm bao nhiêu hay điểm đặt đã thay đổi thế nào, mà là tổng điện năng đã cải thiện ra sao.

Mọi thử nghiệm đều phải giữ nguyên liên động bảo vệ, giới hạn vận hành và các yêu cầu an toàn của hệ thống.

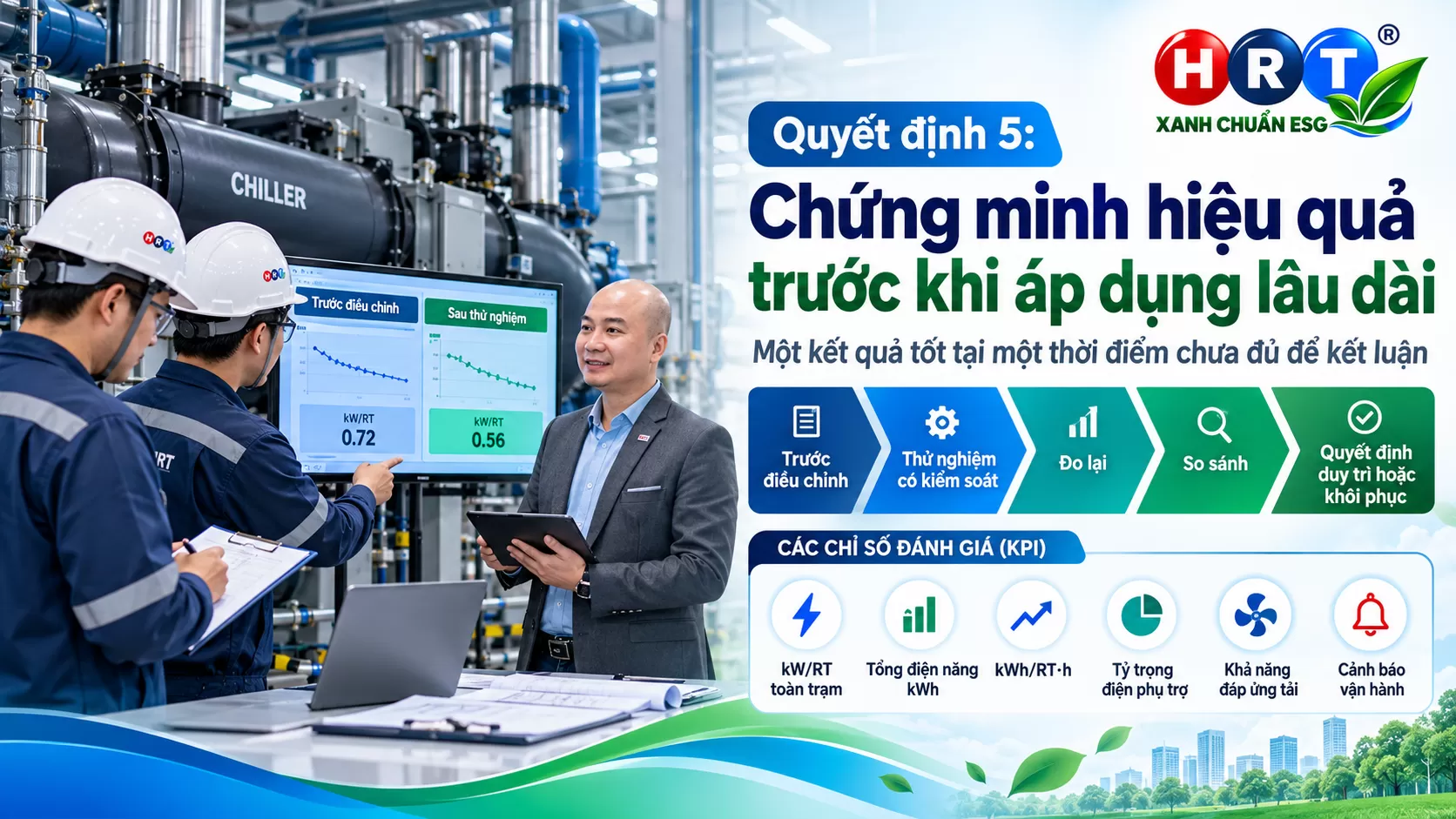

Quyết định 5: Chứng minh hiệu quả trước khi áp dụng lâu dài

Một kết quả tốt tại một thời điểm chưa đủ để kết luận

Giả sử sau khi điều chỉnh chế độ bơm, công suất điện toàn trạm giảm.

Đây là dấu hiệu tích cực, nhưng tôi chưa coi đó là kết quả tiết kiệm điện đã được xác nhận.

Cần kiểm tra thêm phụ tải lạnh có thay đổi không, nhiệt độ môi trường có tương đương không và các khu vực sử dụng có tiếp tục đáp ứng yêu cầu hay không.

Việc thử nghiệm nên được tổ chức theo nguyên tắc:

Trước điều chỉnh → Thử nghiệm có kiểm soát → Đo lại → So sánh → Quyết định duy trì hoặc khôi phục.

Khi có thể, nên thay đổi từng nhóm thông số để đánh giá ảnh hưởng riêng, tránh điều chỉnh đồng thời quá nhiều biến khiến việc xác định nguyên nhân trở nên khó khăn.

Báo cáo tối ưu cần có những chỉ số nào?

Đối với trạm Chiller đang vận hành, tôi đề nghị theo dõi tối thiểu:

KPI	Ý nghĩa quản lý
kW/RT toàn trạm	Hiệu suất tại thời điểm đo
Tổng điện năng kWh	Lượng điện tiêu thụ trong kỳ
kWh trên mỗi RT·h	Hiệu quả năng lượng theo sản lượng lạnh
Tỷ trọng điện thiết bị phụ trợ	Xác định phần điện năng của bơm, tháp và các thiết bị liên quan
Khả năng đáp ứng tải	Kiểm tra nhiệt độ nước cấp và điều kiện sử dụng
Cảnh báo, sự cố vận hành	Xác nhận tính ổn định sau điều chỉnh

Với báo cáo theo tuần hoặc tháng, tôi ưu tiên so sánh điện năng trên đơn vị sản lượng lạnh cùng với điều kiện phụ tải và thời tiết tương đương.

Điều này giúp hạn chế việc kết luận sai khi điện năng giảm đơn giản vì công trình hoạt động ít hơn.

Phải chuyển kết quả thử nghiệm thành quy trình vận hành

Một phương án tối ưu chỉ có giá trị lâu dài khi đội vận hành có thể thực hiện và kiểm soát được.

Sau thử nghiệm, các thông tin cần được bàn giao gồm chế độ điều khiển đã thống nhất, phạm vi điểm đặt cho phép, giới hạn cảnh báo, phương án khôi phục và người chịu trách nhiệm.

Các thay đổi liên quan đến BMS cần được cập nhật vào tài liệu vận hành tương ứng.

Tôi không muốn hiệu quả tiết kiệm chỉ xuất hiện trong một đợt kiểm tra rồi biến mất khi người vận hành thay đổi.

Góc nhìn CEO Đoàn Văn Hoàng: Tiết kiệm điện phải được chứng minh bằng kết quả

Với tôi, tối ưu Chiller không phải là cuộc thử nghiệm xem có thể giảm nhiệt độ, lưu lượng hoặc tốc độ thiết bị đến mức nào.

Đó là quá trình đưa ra quyết định dựa trên dữ liệu, kiểm soát ảnh hưởng và xác nhận hiệu quả.

Có ba điều tôi luôn yêu cầu đội ngũ kỹ thuật làm rõ:

Thứ nhất – Hiểu đúng hệ thống. Nắm được đặc tính thiết bị, sơ đồ thủy lực, phụ tải và các điều kiện thực tế trước khi điều chỉnh.

Thứ hai – Hành động có kiểm soát. Mỗi phương án phải có mục tiêu, giới hạn kỹ thuật và tiêu chí đánh giá cụ thể.

Thứ ba – Chịu trách nhiệm đến kết quả cuối cùng. Không chỉ chứng minh thiết bị chạy tốt mà còn phải xác nhận hệ thống duy trì đủ lạnh, an toàn và sử dụng năng lượng hiệu quả.

Đối với một công trình HVAC, giảm được vài kW điện ở một thời điểm không quan trọng bằng việc duy trì hiệu quả trong hàng nghìn giờ vận hành.

Đó cũng là định hướng tôi theo đuổi tại HRT:

Hiểu Đúng – Rõ Ràng – Tận Tâm.

Kết luận: Muốn vận hành Chiller hiệu quả, hãy bắt đầu bằng dữ liệu

Không tồn tại một bộ điểm đặt tối ưu có thể áp dụng đồng loạt cho mọi hệ thống Chiller.

Một công trình thương mại, khách sạn hoặc nhà máy sản xuất có thể có đặc điểm phụ tải, yêu cầu nhiệt độ và phương án điều khiển hoàn toàn khác nhau.

Vì vậy, doanh nghiệp cần ưu tiên đo lư
