Thu Hồi Nhiệt HVAC Là Gì? Khi Nào Nên Áp Dụng?

Thu hồi nhiệt HVAC – vì sao ngày càng được quan tâm?

Trong một hệ thống điều hòa có cấp gió tươi, không khí ngoài trời phải được đưa từ trạng thái môi trường về điều kiện phù hợp trước khi cấp vào không gian sử dụng.

Đặc biệt trong khí hậu nóng ẩm, gió ngoài trời thường có:

• Nhiệt độ cao.
• Độ ẩm lớn.
• Enthalpy cao.
• Tải xử lý lớn đối với cooling coil.

Trong khi đó, một lượng không khí trong phòng đã được làm lạnh và khử ẩm lại thường xuyên bị hút và thải ra ngoài.

Điều này đặt ra một câu hỏi:

Có thể tận dụng một phần năng lượng còn lại trong gió thải để giảm tải xử lý gió tươi hay không?

Đó chính là nguyên lý của thu hồi nhiệt HVAC – Heat Recovery.

Thu hồi nhiệt HVAC là gì?

Thu hồi nhiệt HVAC là giải pháp sử dụng năng lượng còn lại trong dòng gió thải – exhaust air để tiền xử lý dòng gió tươi – outdoor air trước khi gió đi vào AHU, FAHU, DOAS hoặc cooling coil.

Nguyên lý có thể hình dung:

Outdoor Air → Heat Recovery → AHU/DOAS → Supply Air

Đồng thời:

Indoor Air → Exhaust Air → Heat Recovery → Outside

Hai dòng không khí trao đổi năng lượng thông qua bộ trao đổi nhiệt.

Trong mùa nóng:

Gió thải mát hơn → Trao đổi năng lượng → Gió tươi được làm mát sơ bộ

Trong mùa lạnh:

Gió thải ấm hơn → Trao đổi năng lượng → Gió tươi được làm ấm sơ bộ

Mục tiêu là giảm phần tải mà cooling coil hoặc heating coil phải xử lý ở công đoạn tiếp theo.

Bản chất của bài toán không chỉ là “thu hồi nhiệt”

Khi nói đến Heat Recovery, nhiều người chỉ quan tâm nhiệt độ.

Nhưng đối với hệ HVAC, đặc biệt ở vùng nóng ẩm, tải gió tươi gồm hai thành phần quan trọng:

Sensible Load

Là phần tải liên quan đến thay đổi nhiệt độ không khí.

Ví dụ:

Gió ngoài trời ở nhiệt độ cao được làm mát sơ bộ trước khi tới cooling coil.

Latent Load

Là phần tải liên quan đến hơi ẩm trong không khí.

Với outdoor air nóng và ẩm, cooling coil không chỉ phải giảm nhiệt độ mà còn phải khử ẩm.

Do đó, khi đánh giá heat recovery cần xem:

Temperature + Humidity + Enthalpy

chứ không chỉ nhìn vào nhiệt độ.

HRV và ERV khác nhau ở điểm nào?

Hai thuật ngữ thường gặp nhất là HRV và ERV.

HRV – Heat Recovery Ventilator

HRV chủ yếu trao đổi sensible heat.

Vào mùa nóng:

Outdoor Air nóng → HRV → Outdoor Air mát hơn

Vào mùa lạnh:

Outdoor Air lạnh → HRV → Outdoor Air ấm hơn

HRV phù hợp với các ứng dụng ưu tiên trao đổi nhiệt độ giữa hai dòng không khí.

ERV – Energy Recovery Ventilator

ERV có thể trao đổi:

Sensible Energy + Một phần Latent Energy

Tức là ngoài nhiệt độ, thiết bị còn có khả năng trao đổi một phần moisture.

Với điều kiện outdoor air nóng ẩm, ERV có thể giúp giảm:

• Sensible load.
• Latent load.
• Enthalpy của gió tươi trước coil.

Đây là lý do ERV thường được xem xét trong các hệ thống xử lý gió tươi tại vùng khí hậu nóng ẩm.

So sánh nhanh HRV và ERV

Tiêu chí	HRV	ERV
Trao đổi nhiệt độ	Có	Có
Trao đổi một phần độ ẩm	Thường không	Có
Giảm sensible load	Có	Có
Giảm latent load	Hạn chế	Có khả năng
Phù hợp vùng nóng ẩm	Cần đánh giá	Thường đáng cân nhắc
Yêu cầu kiểm soát nguồn gió thải	Có	Có

Tuy nhiên:

ERV không mặc định tốt hơn HRV.

Phương án đúng phải dựa vào:

• Outdoor condition.
• Indoor condition.
• Exhaust air quality.
• Yêu cầu độ ẩm.
• Nguy cơ nhiễm chéo.
• Pressure drop.
• Chi phí đầu tư và vận hành.

Các công nghệ thu hồi nhiệt HVAC thường gặp

Thu hồi nhiệt không chỉ có HRV hoặc ERV dạng thiết bị nhỏ.

Trong hệ HVAC lớn có nhiều công nghệ khác nhau.

Heat Recovery Wheel

Heat wheel sử dụng một rotor quay giữa hai dòng khí.

Rotor liên tục hấp thụ năng lượng ở phía này và truyền sang phía còn lại.

Một số loại có thể trao đổi:

Nhiệt + Ẩm

Các tên thường gặp:

• Heat Wheel.
• Energy Wheel.
• Enthalpy Wheel.
• Total Energy Wheel.

Ưu điểm:

• Khả năng trao đổi năng lượng cao.
• Kết cấu tương đối gọn.
• Có thể thu hồi cả sensible và latent energy.

Cần kiểm tra:

• Seal.
• Leakage.
• Carryover.
• Motor.
• Vệ sinh rotor.
• Chất lượng exhaust air.

Plate Heat Exchanger

Hai dòng khí đi qua các kênh riêng biệt và trao đổi nhiệt qua bề mặt tấm.

Ưu điểm:

• Ít bộ phận chuyển động.
• Kết cấu tương đối đơn giản.
• Hai dòng không khí được tách biệt theo cấu tạo.

Plate exchanger thông thường chủ yếu trao đổi sensible heat.

Một số dòng sử dụng membrane có thể truyền thêm một phần hơi ẩm.

Run-Around Coil

Run-around system sử dụng hai coil và một vòng tuần hoàn chất lỏng trung gian.

Nguyên lý:

Exhaust Air → Coil 1 → Pump → Coil 2 → Outdoor Air

Hai dòng khí không cần nằm gần nhau.

Giải pháp này có lợi khi yêu cầu tách biệt cao giữa exhaust air và outdoor air.

Tuy nhiên hệ thống phát sinh thêm:

• Pump power.
• Pressure drop qua coil.
• Đường ống.
• Van.
• Điều khiển.

Do đó phải tính hiệu quả của toàn hệ, không chỉ lượng nhiệt thu hồi.

Thu hồi nhiệt giúp giảm tải AHU như thế nào?

Không có heat recovery:

Outdoor Air → Cooling Coil

Cooling coil phải xử lý gần như toàn bộ tải của gió ngoài trời.

Có heat recovery:

Outdoor Air → Heat Recovery → Cooling Coil

Gió tươi đã được tiền xử lý trước khi đến coil.

Khi đó:

Cooling Load sau Heat Recovery < Cooling Load ban đầu

Với ERV, phần tải giảm có thể gồm cả:

Sensible + Latent

Lợi ích này càng rõ khi hệ thống có lưu lượng gió tươi lớn.

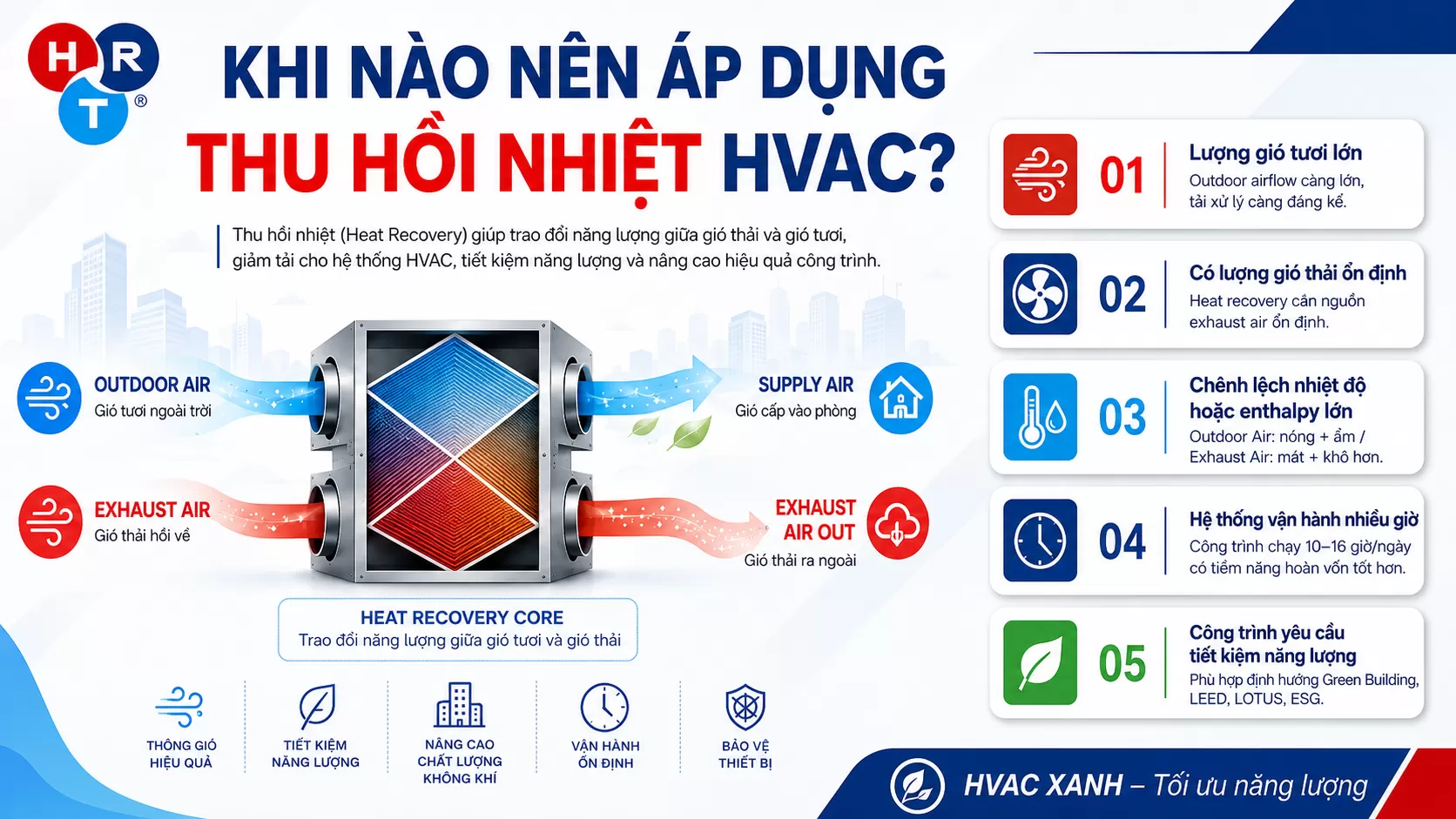

Khi nào nên áp dụng thu hồi nhiệt HVAC?

Không nên lựa chọn heat recovery chỉ vì đây là một giải pháp được gắn nhãn “tiết kiệm năng lượng”.

Cần xem điều kiện thực tế của hệ thống.

1. Công trình có lượng gió tươi lớn

Outdoor airflow càng lớn thì tải xử lý outdoor air càng đáng kể.

Ví dụ các hệ:

• AHU có tỷ lệ gió tươi cao.
• FAHU.
• PAU.
• DOAS.

đều có thể có ventilation load lớn.

Khi đó, heat recovery có nhiều năng lượng hơn để tối ưu.

2. Có lượng gió thải ổn định

Muốn thu hồi năng lượng cần có nguồn exhaust air phù hợp.

Nếu lượng gió thải quá nhỏ hoặc không ổn định, tiềm năng thu hồi cũng giảm.

Do đó cần kiểm tra:

Supply Airflow ↔ Exhaust Airflow

trước khi chọn exchanger.

3. Chênh lệch temperature hoặc enthalpy đủ lớn

Tiềm năng heat recovery phụ thuộc rất lớn vào chênh lệch trạng thái của hai dòng khí.

Trong mùa hè:

Outdoor Air: Nóng + Ẩm

Exhaust Air: Mát + Khô hơn

Chênh lệch enthalpy càng lớn thì khả năng thu hồi năng lượng càng đáng kể.

4. Hệ thống vận hành nhiều giờ

Không chỉ hiệu suất thiết bị mà operating hours cũng quyết định hiệu quả kinh tế.

Một công trình vận hành:

10–16 giờ/ngày

thường có tiềm năng tiết kiệm năng lượng hàng năm lớn hơn công trình chỉ chạy vài giờ.

5. Công trình hướng tới tiết kiệm năng lượng

Heat recovery thường được xem xét ở các công trình định hướng:

• Green Building.
• LEED.
• LOTUS.
• ESG.
• Giảm OPEX.
• Giảm năng lượng HVAC.

Đặc biệt khi được đưa vào ngay từ giai đoạn thiết kế, heat recovery có thể được tối ưu đồng bộ với AHU, fan và cooling source.

Những công trình nào có tiềm năng ứng dụng cao?

Văn phòng

Mật độ người sử dụng cao khiến yêu cầu ventilation tương đối lớn trong giờ làm việc.

Khách sạn

Các khu vực phòng khách, hành lang và không gian chức năng có nhu cầu gió tươi và hút thải liên tục.

Trung tâm thương mại

Lưu lượng không khí lớn và thời gian vận hành dài tạo tiềm năng energy recovery đáng kể.

Trường học

Phòng học có mật độ người cao nên ventilation load thường không nhỏ.

Bệnh viện

Một số khu vực có lượng supply air và exhaust air rất lớn.

Tuy nhiên đây cũng là nhóm công trình phải kiểm soát đặc biệt nghiêm ngặt nguy cơ:

Cross-Contamination

Nhà máy

Các khu sản xuất có hệ thống cấp – thải lớn cũng có thể xem xét heat recovery nếu chất lượng gió thải phù hợp.

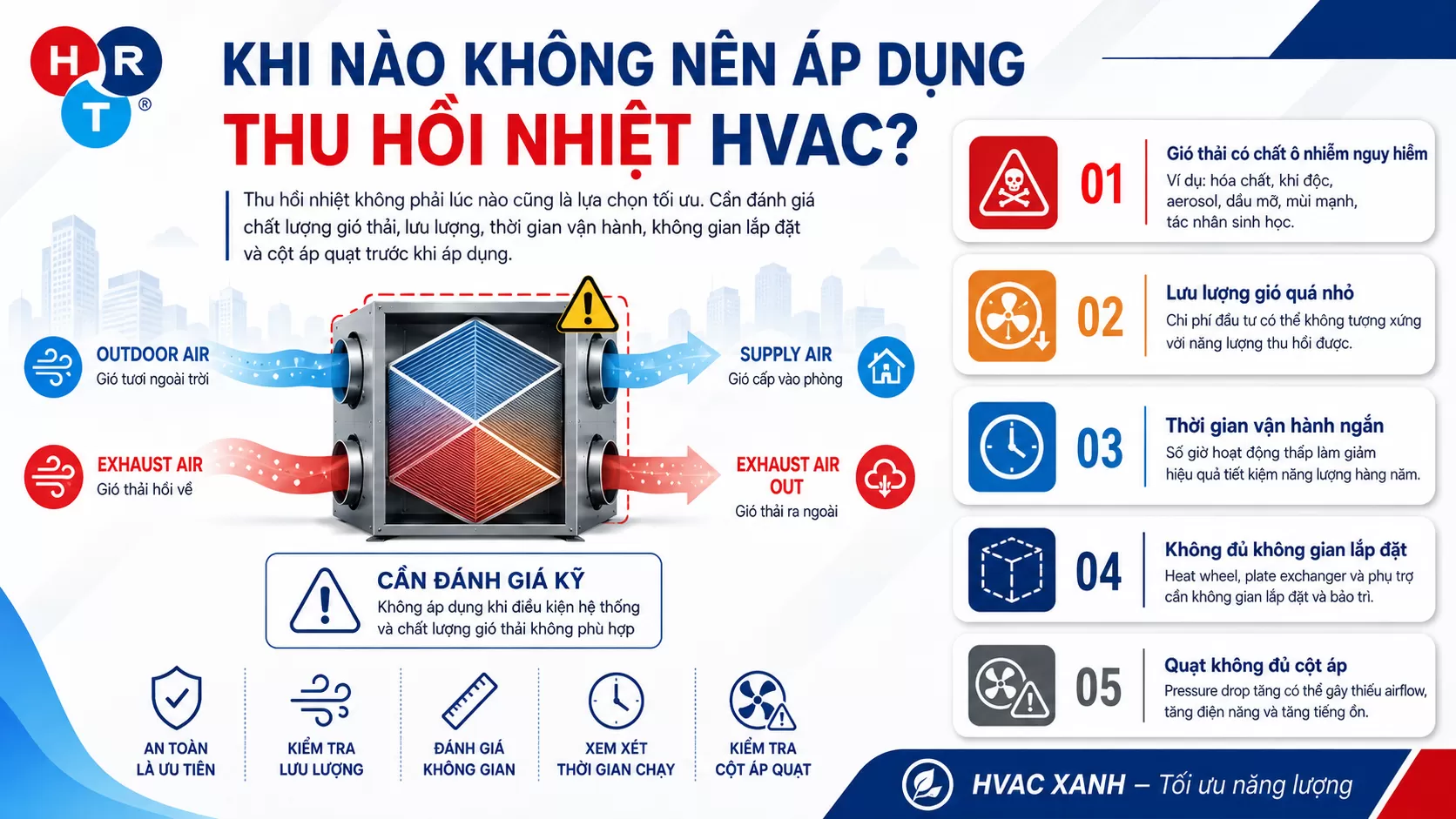

Khi nào không nên áp dụng thu hồi nhiệt?

Không phải mọi hệ HVAC đều nên bổ sung heat recovery.

Có những trường hợp lợi ích năng lượng không đủ bù cho rủi ro hoặc chi phí đầu tư.

1. Gió thải chứa chất ô nhiễm nguy hiểm

Cần đặc biệt thận trọng nếu exhaust air chứa:

• Hóa chất.
• Khí độc.
• Aerosol.
• Dầu mỡ.
• Mùi mạnh.
• Tác nhân sinh học.

Trong những trường hợp này:

IAQ + Safety + Cross-Contamination

phải được ưu tiên trước energy saving.

2. Lưu lượng gió quá nhỏ

Nếu exhaust airflow và outdoor airflow nhỏ, lượng năng lượng có thể thu hồi cũng thấp.

Chi phí:

• Exchanger.
• Ductwork.
• Control.
• Fan modification.
• Maintenance.

có thể không tương xứng với năng lượng tiết kiệm được.

3. Thời gian vận hành ngắn

Một thiết bị có effectiveness cao nhưng chỉ chạy ít giờ mỗi năm có thể có thời gian hoàn vốn rất dài.

Vì vậy phải đánh giá theo:

Annual Energy Saving

thay vì chỉ nhìn tại một thời điểm.

4. Không đủ không gian lắp đặt

Heat wheel, plate exchanger hoặc run-around coil đều cần không gian cho:

• Thiết bị.
• Ductwork.
• Damper.
• Sensor.
• Maintenance access.

Không gian bảo trì thường bị bỏ qua trong giai đoạn retrofit.

5. Quạt không đủ cột áp

Đây là một trong những vấn đề quan trọng nhất.

Bộ trao đổi nhiệt tạo thêm:

Pressure Drop

Nếu fan không còn external static pressure dự phòng, sau khi lắp exchanger hệ có thể:

• Giảm airflow.
• Tăng fan speed.
• Tăng điện năng.
• Tăng tiếng ồn.
• Không đạt lưu lượng ventilation thiết kế.

Pressure Drop có thể làm mất lợi ích của Heat Recovery

Một sai lầm phổ biến là chỉ hỏi:

“Thiết bị thu hồi được bao nhiêu % năng lượng?”

Nhưng exchanger luôn tạo resistance trên đường gió.

Nếu hệ thống phải tăng điện quạt đáng kể để vượt qua resistance này thì net saving sẽ thấp hơn tính toán ban đầu.

Có thể hình dung:

Net Energy Saving = HVAC Energy Reduction – Auxiliary Energy Increase

Auxiliary energy có thể gồm:

• Supply fan power.
• Exhaust fan power.
• Wheel motor.
• Pump power.
• Control power.

Vì vậy hiệu quả của heat recovery phải được xem trên toàn hệ HVAC.

Effectiveness cao chưa chắc là phương án tối ưu

Một exchanger có effectiveness cao có thể đồng thời có:

• Pressure drop cao.
• Kích thước lớn.
• Giá đầu tư lớn.
• Yêu cầu bảo trì cao.
• Nguy cơ leakage khác nhau.

Do đó không nên chọn thiết bị chỉ theo một thông số.

Phương án phù hợp cần cân bằng:

Effectiveness + Pressure Drop + IAQ + Fan Energy + Maintenance + CAPEX + OPEX

Thu hồi nhiệt trong AHU được bố trí thế nào?

Một cấu hình điển hình:

Outdoor Air → Filter → Heat Recovery → Cooling Coil → Fan → Supply Air

Phía gió thải:

Return/Exhaust Air → Heat Recovery → Exhaust Fan → Outside

Ở mùa nóng, outdoor air sau heat recovery có nhiệt độ hoặc enthalpy thấp hơn trạng thái ban đầu.

Cooling coil vì vậy phải xử lý ít tải hơn.

Hệ thống có thể bổ sung:

• Bypass damper.
• Temperature sensor.
• Humidity sensor.
• Differential pressure sensor.
• VFD.
• BMS.

Vì sao Heat Recovery phù hợp với DOAS?

DOAS là hệ thống chuyên xử lý outdoor air.

Do tỷ lệ outdoor air rất cao nên ventilation load cũng lớn.

Một cấu hình có thể là:

Outdoor Air → ERV → Cooling Coil → Supply Air

Trong mùa nóng:

ERV → Precooling + Giảm một phần tải ẩm

Sau đó cooling coil tiếp tục xử lý đến trạng thái yêu cầu.

Do vậy DOAS là một trong những ứng dụng đáng quan tâm của energy recovery.

Thu hồi nhiệt có làm giảm công suất Chiller không?

Câu trả lời là:

Có thể, nhưng không mặc định.

Nếu heat recovery được tính ngay từ giai đoạn thiết kế, peak cooling load giảm có thể ảnh hưởng đến:

• Cooling coil capacity.
• Chilled water flow.
• AHU capacity.
• Cooling source capacity.

Tuy nhiên phải thực hiện lại bài toán cooling load.

Đối với hệ thống hiện hữu, Chiller đã được lựa chọn và lắp đặt.

Khi retrofit heat recovery, lợi ích thường thể hiện ở:

Giảm tải vận hành

chứ không làm công suất danh nghĩa của Chiller tự động giảm.

Có nên retrofit heat recovery cho hệ HVAC cũ?

Có thể, nhưng phải khảo sát kỹ.

Không gian lắp đặt

Exchanger và các phụ kiện cần diện tích đáng kể.

Ductwork

Outdoor air và exhaust air có thể đưa về khu vực trao đổi nhiệt thuận lợi hay không?

Fan Static Pressure

Quạt còn đủ cột áp dự phòng không?

Điện và điều khiển

Có cần bổ sung:

• VFD.
• Sensor.
• Actuator.
• Damper.
• BMS point.

Maintenance

Có đủ không gian để:

• Vệ sinh exchanger.
• Kiểm tra seal.
• Bảo trì motor.
• Vệ sinh coil.
• Thay filter.

Một hệ tiết kiệm điện nhưng khó bảo trì sẽ rất khó duy trì hiệu quả lâu dài.

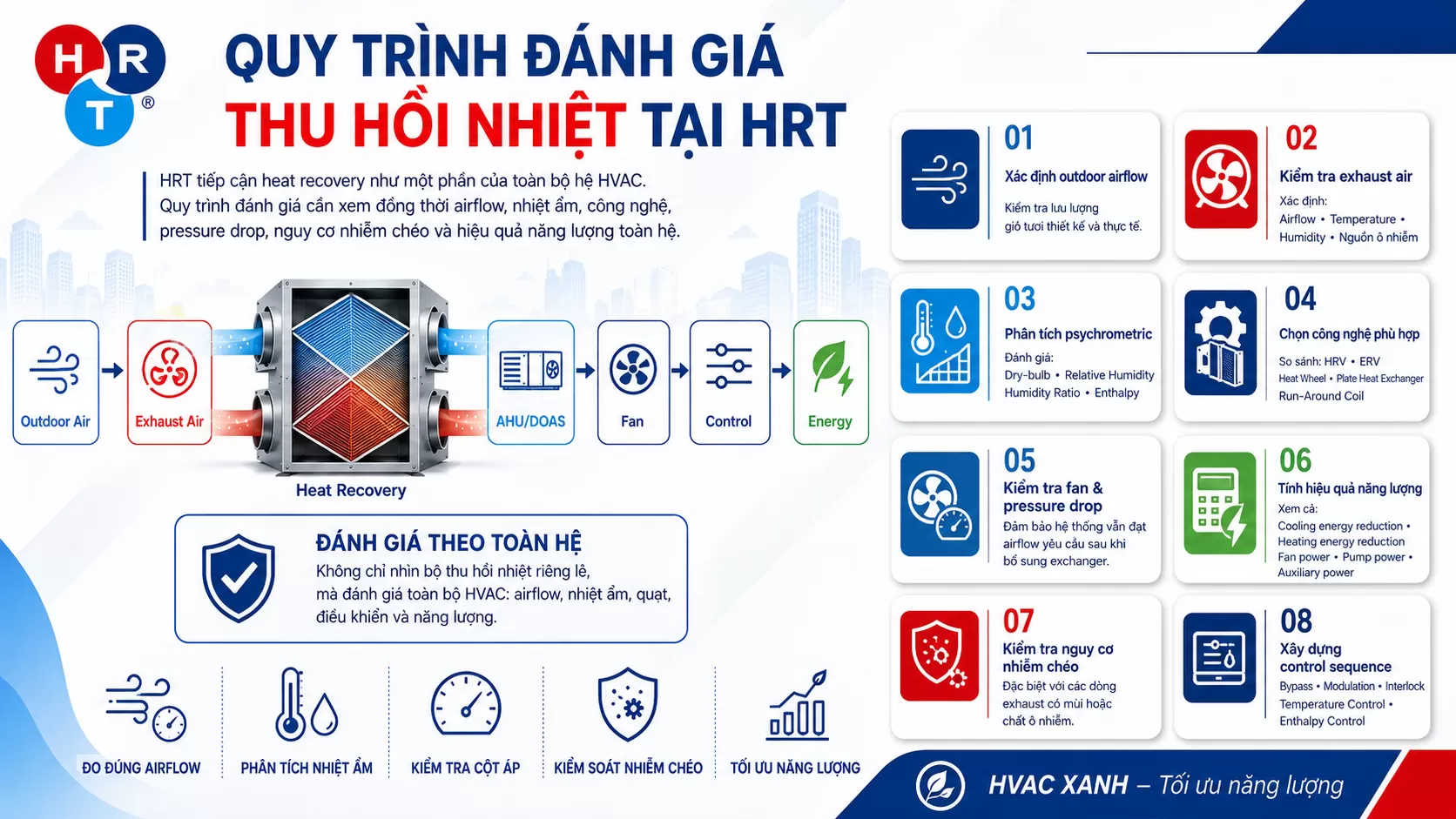

Quy trình đánh giá thu hồi nhiệt tại HRT

HRT không xem bộ thu hồi nhiệt là một thiết bị độc lập.

Chuỗi đánh giá được tiếp cận theo toàn hệ:

Outdoor Air → Exhaust Air → Heat Recovery → AHU/DOAS → Fan → Control → Energy

Bước 1: Xác định Outdoor Airflow

Kiểm tra:

• Lưu lượng thiết kế.
• Lưu lượng thực tế.
• Tỷ lệ gió tươi.
• Chế độ vận hành.

Đây là dữ liệu đầu tiên để đánh giá ventilation load.

Bước 2: Kiểm tra Exhaust Air

Không chỉ cần biết airflow.

Cần xác định:

• Temperature.
• Humidity.
• Nguồn phát sinh.
• Thành phần chất ô nhiễm.
• Khả năng sử dụng để trao đổi năng lượng.

Bước 3: Phân tích Psychrometric

Không thể đánh giá heat recovery chỉ bằng nhiệt độ.

HRT xem đồng thời:

• Dry-bulb Temperature.
• Relative Humidity.
• Humidity Ratio.
• Enthalpy.

Đặc biệt trong điều kiện nóng ẩm, enthalpy thường phản ánh đầy đủ hơn tải xử lý outdoor air.

Bước 4: Chọn công nghệ phù hợp

So sánh giữa:

• HRV.
• ERV.
• Heat Wheel.
• Plate Heat Exchanger.
• Run-Around Coil.

Không có một công nghệ phù hợp cho mọi công trình.

Bước 5: Kiểm tra Fan và Pressure Drop

Tính lại system resistance sau khi bổ sung exchanger.

Mục tiêu:

Airflow thực tế vẫn phải đạt thiết kế.

Nếu không, cần xem lại:

• Fan selection.
• Fan speed.
• Ductwork.
• Exchanger resistance.

Bước 6: Tính hiệu quả năng lượng

Không chỉ tính cooling energy giảm.

Cần xem đồng thời:

• Cooling energy reduction.
• Heating energy reduction.
• Fan power.
• Pump power.
• Wheel motor.
• Auxiliary power.

Kết quả cuối cùng phải là:

Net Energy Saving

Bước 7: Kiểm tra nguy cơ nhiễm chéo

Đặc biệt quan trọng đối với exhaust air có:

• Mùi.
• Aerosol.
• Hóa chất.
• Tác nhân sinh học.

Energy saving không được đánh đổi bằng chất lượng không khí và an toàn.

Bước 8: Xây dựng Control Sequence

Heat recovery không nhất thiết phải chạy 100% thời gian.

Có thể thiết kế:

• Bypass.
• Modulation.
• Interlock.
• Temperature Control.
• Enthalpy Control.

Control tốt giúp exchanger chỉ hoạt động khi thực sự mang lại lợi ích.

Những sai lầm thường gặp khi lựa chọn Heat Recovery

Chỉ nhìn Effectiveness

Effectiveness là thông số quan trọng nhưng không thể đại diện cho hiệu quả của toàn bộ HVAC.

Mặc định ERV luôn tốt hơn HRV

Sai.

ERV phải phù hợp với điều kiện nhiệt ẩm và exhaust air.

Không tính Pressure Drop

Đây là lỗi có thể khiến hệ thiếu airflow sau retrofit.

Không đánh giá Cross-Contamination

Đặc biệt nguy hiểm khi sử dụng nguồn exhaust không phù hợp.

Mặc định tiết kiệm 20–30%

Không nên áp dụng một tỷ lệ cố định cho mọi hệ thống.

Mức tiết kiệm phụ thuộc vào:

• Airflow.
• Weather.
• Operating hours.
• Exchanger.
• Fan system.
• Control sequence.

Không tính Maintenance

Exchanger bẩn có thể:

• Giảm heat transfer.
• Tăng pressure drop.
• Tăng fan power.

Làm sao biết hệ thu hồi nhiệt đang hoạt động hiệu quả?

Sau commissioning, nên đo hoặc trend các thông số:

• Outdoor air temperature trước exchanger.
• Outdoor air temperature sau exchanger.
• Exhaust air temperature.
• Relative humidity.
• Airflow.
• Differential pressure.
• Fan speed.
• Fan power.
• Pump power nếu có.

Nếu hệ thống có BMS, nên trend dữ liệu theo thời gian để đánh giá.

Không nên chỉ chứng minh rằng:

“Gió sau exchanger đã mát hơn.”

Mục tiêu cuối cùng phải là:

Toàn hệ HVAC tiêu thụ ít năng lượng hơn nhưng vẫn đảm bảo airflow và IAQ.

Thu hồi nhiệt và HVAC Xanh

Heat recovery là một trong nhiều giải pháp có thể giúp giảm năng lượng HVAC.

Nhưng để thực sự đạt hiệu quả, cần đặt nó trong mối quan hệ với:

Cooling Load → Ventilation → AHU → Fan → Control → Energy

Một hệ thống tốt không phải hệ có nhiều thiết bị tiết kiệm năng lượng nhất.

Mà là hệ:

• Đúng tải.
• Đúng airflow.
• Đúng pressure.
• Đúng control.
• Dễ bảo trì.
• Tiêu thụ năng lượng hợp lý.

Đây cũng là hướng tiếp cận của HRT trong các giải pháp HVAC XANH – tối ưu năng lượng – vận hành bền vững.

Kết luận

Thu hồi nhiệt HVAC giúp tận dụng năng lượng còn lại trong gió thải để tiền xử lý gió tươi trước khi đi qua AHU, DOAS hoặc cooling coil.

Giải pháp đáng cân nhắc khi công trình có:

• Outdoor airflow lớn.
• Exhaust airflow ổn định.
• Chênh lệch nhiệt hoặc enthalpy đáng kể.
• Thời gian vận hành dài.
• Nhu cầu tiết kiệm năng lượng cao.

Tuy nhiên, Heat Recovery không nên được đánh giá riêng lẻ.

Một phương án đúng cần xem đồng thời:

Airflow + Psychrometric + Heat Recovery + Pressure Drop + Fan Energy + IAQ + Control + Maintenance

Mục tiêu cuối cùng không phải là đạt một con số effectiveness đẹp trên catalogue.

Mà là:

Giảm năng lượng thực tế của toàn hệ HVAC trong khi vẫn duy trì chất lượng không khí, lưu lượng thiết kế và độ ổn định vận hành.

HRT - hơi thở xanh cho mọi công trình
