R-Refresher Là Gì? Giải Pháp Tiết Kiệm Điện Cho Điều Hòa Đã Sử Dụng

R-Refresher là gì?

R-Refresher là thiết bị hỗ trợ tiết kiệm năng lượng được lắp bổ sung cho hệ thống điều hòa hoặc thiết bị làm lạnh đang vận hành.

Điểm khác biệt đáng chú ý nằm ở cách lắp đặt.

Thiết bị sử dụng cáp tín hiệu quấn bên ngoài đường ống môi chất lạnh thay vì phải mở circuit.

Theo cấu hình sản phẩm, việc lắp đặt không hướng tới:

• Cắt đường ống đồng.
• Hàn thêm fitting.
• Nạp hóa chất vào môi chất lạnh.
• Thay compressor.
• Giới hạn trực tiếp công suất lạnh.
• Điều khiển ON/OFF điều hòa như một bộ controller.

Có thể hình dung đơn giản:

Hệ thống HVAC hiện hữu + R-Refresher → hỗ trợ tối ưu vận hành circuit lạnh

thay vì:

Tháo hệ thống cũ → thay toàn bộ thiết bị mới.

Điểm đáng chú ý của R-Refresher

Một giải pháp retrofit thường chỉ thực sự có giá trị khi đáp ứng được ba điều kiện:

Can thiệp thấp

Việc lắp thiết bị không yêu cầu mở circuit lạnh theo phương pháp lắp được nhà cung cấp mô tả.

Không thay đổi công suất thiết kế của máy

R-Refresher không phải thiết bị biến một máy công suất nhỏ thành máy công suất lớn hơn.

Có thể kiểm chứng bằng dữ liệu

Hiệu quả cần được đo trước và sau triển khai, thay vì chỉ dựa trên cảm giác hoặc brochure.

Đây là điểm HRT đặc biệt nhấn mạnh khi đánh giá giải pháp tiết kiệm năng lượng.

R-Refresher hoạt động trên phần nào của hệ thống lạnh?

Một chu trình lạnh nén hơi cơ bản gồm:

Compressor → Condenser → Expansion Device → Evaporator → Compressor

Trong đó:

Compressor

Nén hơi môi chất từ áp suất thấp lên áp suất cao.

Đây thường là một trong những tải điện lớn nhất của circuit lạnh.

Condenser

Thải nhiệt từ môi chất ra môi trường.

Van tiết lưu

Giảm áp môi chất trước khi đi vào dàn bay hơi.

Evaporator

Hấp thụ nhiệt từ không khí hoặc nước.

R-Refresher không thay thế bất kỳ thiết bị chính nào kể trên.

Thiết bị được lắp bổ sung bên ngoài đường ống môi chất và tác động theo cơ chế tín hiệu mà nhà sản xuất công bố.

Nguyên lý của R-Refresher được mô tả như thế nào?

Theo tài liệu sản phẩm, R-Refresher tạo tín hiệu dạng xung và truyền tín hiệu này tới dây dẫn quấn quanh đường ống môi chất lạnh.

Nhà sản xuất mô tả tác động này hướng tới trạng thái của:

• Môi chất lạnh.
• Dầu máy nén.
• Quá trình lưu động trong circuit.
• Khả năng trao đổi nhiệt.

Chuỗi tác động được định hướng theo logic:

Tín hiệu R-Refresher
→ tác động qua đường ống
→ hỗ trợ trạng thái môi chất và dầu
→ hỗ trợ quá trình lưu động
→ hỗ trợ trao đổi nhiệt
→ giảm tải vận hành cần thiết của compressor
→ giảm điện năng

Cần lưu ý rằng đây là cơ chế được nhà sản xuất mô tả cho sản phẩm.

Không nên biến cách giải thích này thành khẳng định tuyệt đối cho tất cả hệ thống HVAC nếu chưa có đo kiểm trên từng công trình cụ thể.

Vì sao điều hòa đã sử dụng là nhóm đáng quan tâm?

Thiết bị mới thường đang hoạt động tương đối gần trạng thái thiết kế.

Trong khi đó, hệ thống đã vận hành nhiều năm có thể xuất hiện:

• Suy giảm hiệu suất trao đổi nhiệt.
• Sai lệch điều khiển.
• Compressor chạy lâu hơn.
• Áp suất ngưng tụ cao hơn.
• Airflow thấp hơn.
• Thời gian chạy tăng.
• Hiệu suất toàn hệ giảm.

Vì vậy, bài toán tối ưu thiết bị cũ thường có dư địa lớn hơn.

Tuy nhiên, “cũ” không đồng nghĩa với “lắp R-Refresher là chắc chắn tiết kiệm”.

Hệ thống vẫn cần được khảo sát trước.

R-Refresher phù hợp với những hệ thống nào?

Về nguyên tắc, việc lựa chọn cần dựa trên circuit lạnh thực tế, không chỉ dựa vào tên hệ thống.

Có thể xem xét với các nhóm:

• Điều hòa thương mại.
• Điều hòa trung tâm.
• Hệ thống VRV/VRF phù hợp.
• Packaged Unit.
• Một số Chiller sử dụng refrigerant phù hợp.
• Thiết bị lạnh thương mại.
• Thiết bị đông lạnh.

Trước khi triển khai cần xác định:

• Refrigerant.
• Loại compressor.
• Số circuit.
• Công suất từng circuit.
• Lượng môi chất.
• Runtime.
• Tình trạng máy.
• Dữ liệu điện hiện tại.

R-Refresher sử dụng được với những môi chất nào?

Tài liệu sản phẩm đề cập tới một số nhóm môi chất fluorocarbon như:

• R11.
• R12.
• R22.
• R32.
• R134a.
• R404A.
• R407C.
• R407F.
• R410A.
• R502.

Danh sách này nên được hiểu là phạm vi môi chất được tài liệu sản phẩm đề cập.

Không nên hiểu đây là khuyến nghị tiếp tục sử dụng các môi chất thế hệ cũ.

Một số refrigerant trong danh sách hiện đã bị hạn chế hoặc đang trong quá trình loại bỏ tại nhiều thị trường.

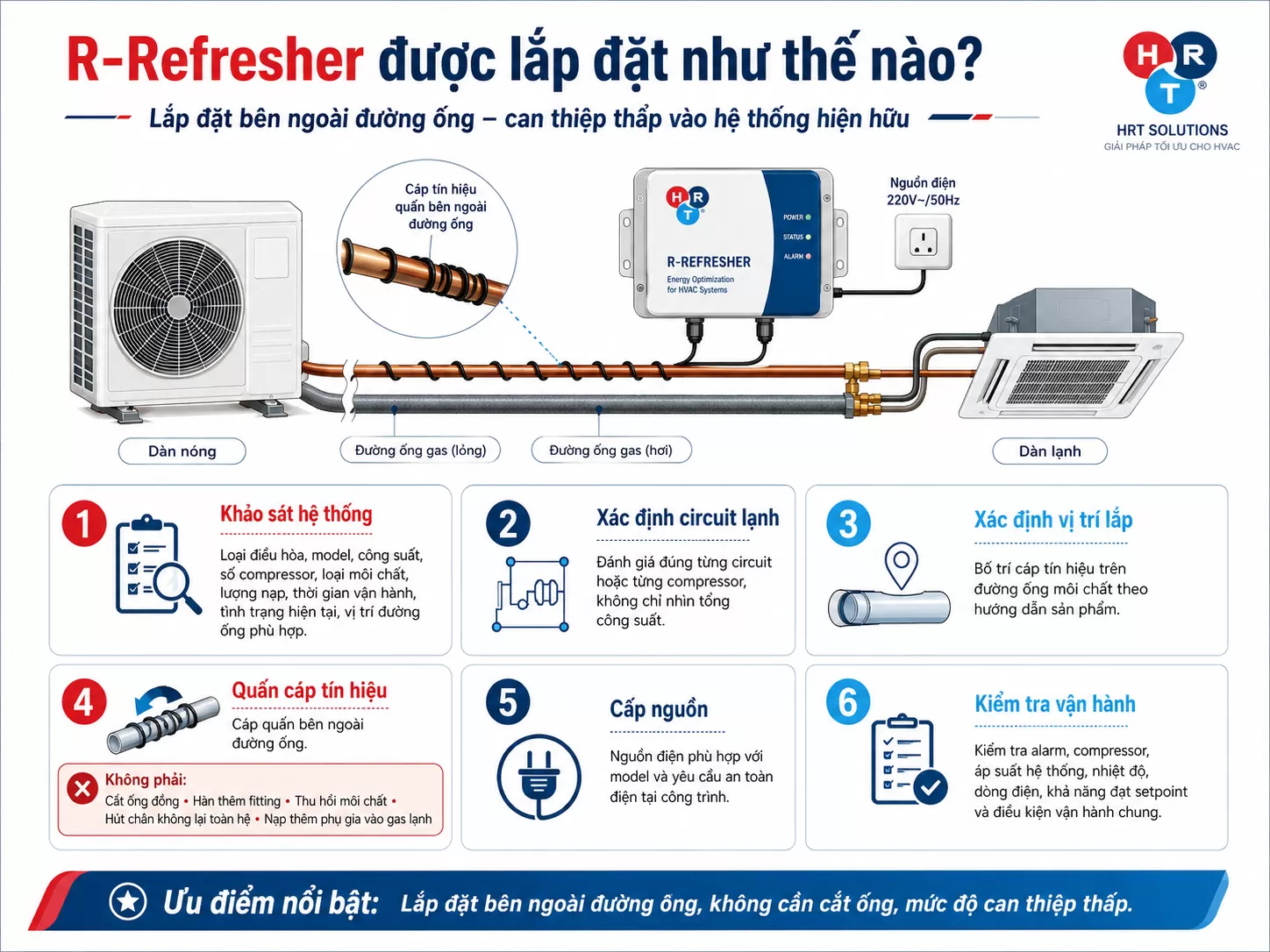

R-Refresher được lắp như thế nào?

Thay vì trình bày riêng từng thao tác kỹ thuật, có thể nhìn toàn bộ quá trình theo sáu bước.

Bước 1: Khảo sát hệ thống

Thu thập:

• Model.
• Công suất.
• Compressor.
• Refrigerant.
• Lượng nạp.
• Runtime.
• Tình trạng vận hành.
• Vị trí đường ống.

Bước 2: Xác định circuit lạnh

Một thiết bị lớn có thể chứa nhiều compressor hoặc nhiều circuit.

Không nên chỉ lấy tổng công suất hệ thống để lựa chọn.

Bước 3: Chọn vị trí lắp

Cần xác định đúng vị trí trên đường ống môi chất theo hướng dẫn kỹ thuật của thiết bị.

Bước 4: Quấn cáp tín hiệu

Cáp được quấn bên ngoài đường ống.

Theo nguyên tắc lắp này không phải:

• Cắt ống đồng.
• Hàn fitting.
• Thu hồi môi chất.
• Hút chân không lại toàn bộ circuit.
• Nạp thêm phụ gia vào refrigerant.

Bước 5: Cấp nguồn

Nguồn điện phải phù hợp với model và quy định an toàn tại công trình.

Tài liệu sản phẩm tham khảo nêu dải nguồn khoảng:

AC 100–240 V

Công suất bản thân thiết bị khoảng:

5 W/thiết bị

Thông số thực tế vẫn phải xác nhận theo đúng model trước khi thi công.

Bước 6: Kiểm tra sau lắp

Sau khi hoàn thành cần kiểm tra:

• Alarm.
• Compressor.
• Áp suất.
• Nhiệt độ.
• Dòng điện.
• Setpoint.
• Khả năng đạt tải.
• Điều kiện vận hành chung.

Lợi thế lớn nhất của cách lắp bên ngoài đường ống là gì?

Đối với các hệ thống đang vận hành, bất kỳ can thiệp nào vào circuit môi chất đều có thể kéo theo:

• Thu hồi gas.
• Hàn ống.
• Thử kín.
• Hút chân không.
• Nạp gas.
• Ngừng hệ thống.

Một giải pháp lắp bên ngoài đường ống giúp giảm đáng kể mức độ can thiệp.

Điều này đặc biệt có ý nghĩa với:

• Khách sạn.
• Trung tâm thương mại.
• Văn phòng.
• Nhà máy.
• Bệnh viện.
• Siêu thị.
• Chuỗi cửa hàng.

Đây là những công trình thường khó dừng hệ thống trong thời gian dài.

R-Refresher tiết kiệm được bao nhiêu điện?

Một số tài liệu giới thiệu sản phẩm đề cập mức giảm điện khoảng:

15–25%

Một số case study cũng đưa ra các tỷ lệ cụ thể khác nhau.

Tuy nhiên, HRT không khuyến nghị lấy một tỷ lệ trong brochure rồi mặc định áp dụng cho mọi công trình.

Ví dụ:

Nếu brochure ghi:

Tiết kiệm 20%

không có nghĩa:

Điện HVAC hiện tại × 20% = số tiền chắc chắn tiết kiệm.

Hiệu quả thực tế phụ thuộc vào:

• Tuổi thiết bị.
• Refrigerant.
• Cooling Load.
• Outdoor Temperature.
• Humidity.
• Runtime.
• Setpoint.
• Tình trạng coil.
• Filter.
• Compressor.
• Airflow.
• Water Flow.
• Control Logic.
• Công tác bảo trì.

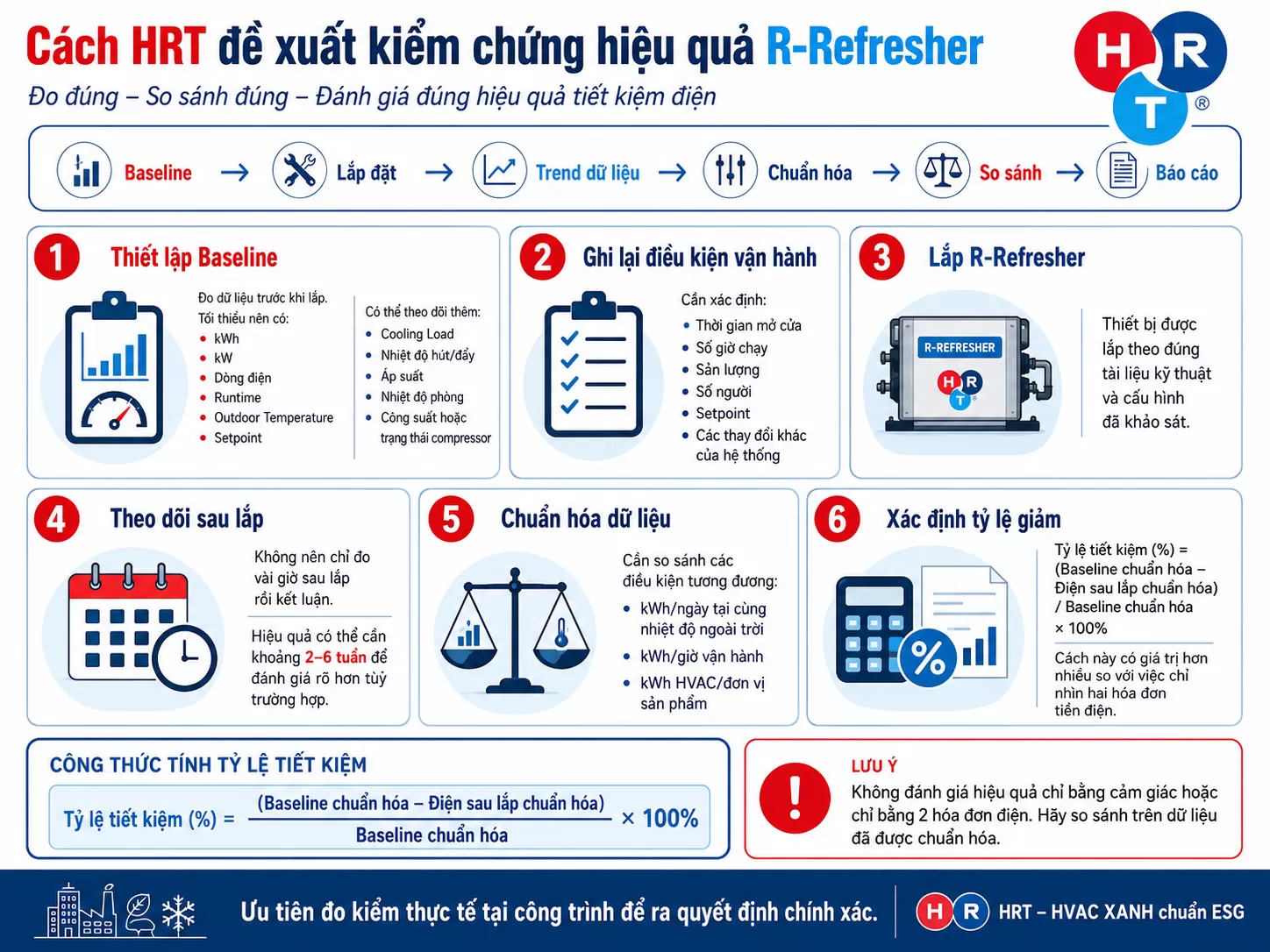

Đo hiệu quả R-Refresher thế nào mới đúng?

HRT đề xuất chuỗi đánh giá:

Baseline → Lắp đặt → Trend dữ liệu → Chuẩn hóa → So sánh → Báo cáo

Thiết lập Baseline

Cần đo dữ liệu trước khi lắp.

Tối thiểu nên có:

• kWh.
• kW.
• Dòng điện.
• Runtime.
• Outdoor Temperature.
• Setpoint.

Nếu điều kiện cho phép nên theo dõi thêm:

• Cooling Load.
• Nhiệt độ hút/đẩy.
• Áp suất.
• Nhiệt độ phòng.
• Trạng thái compressor.

Ghi nhận điều kiện vận hành

Trong hai giai đoạn so sánh cần ghi lại:

• Giờ mở cửa.
• Số giờ chạy.
• Sản lượng.
• Số người.
• Setpoint.
• Thay đổi tải.
• Các biện pháp tối ưu khác.

Lắp thiết bị

R-Refresher cần được triển khai theo cấu hình đã khảo sát.

Trend sau lắp

Không nên đo vài giờ rồi kết luận.

Theo tài liệu sản phẩm, một số trường hợp có thể cần khoảng:

2–6 tuần

để thấy rõ hơn xu hướng thay đổi.

Chuẩn hóa dữ liệu

Đây là bước cực kỳ quan trọng.

Có thể đánh giá theo:

kWh/ngày tại cùng Outdoor Temperature

hoặc:

kWh/giờ vận hành

hoặc:

kWh HVAC/đơn vị sản phẩm

Tính tỷ lệ tiết kiệm

Có thể dùng:

Tỷ lệ tiết kiệm (%) =
(Baseline chuẩn hóa – Điện sau lắp chuẩn hóa) / Baseline chuẩn hóa × 100%

Đây là phương pháp có giá trị hơn nhiều so với việc chỉ so hai hóa đơn tiền điện.

Ví dụ cách tính tiết kiệm

Giả sử HVAC trước cải tạo sử dụng:

12.000 kWh/tháng

Sau khi lắp và chuẩn hóa dữ liệu:

10.800 kWh/tháng

Điện giảm:

12.000 – 10.800 = 1.200 kWh/tháng

Tỷ lệ tiết kiệm:

1.200 / 12.000 × 100 = 10%

Nếu giá điện bình quân giả định:

2.500 đồng/kWh

thì:

1.200 × 2.500 = 3.000.000 đồng/tháng

Tương đương:

36.000.000 đồng/năm

Đây chỉ là ví dụ minh họa cách tính, không phải cam kết mức tiết kiệm của R-Refresher.

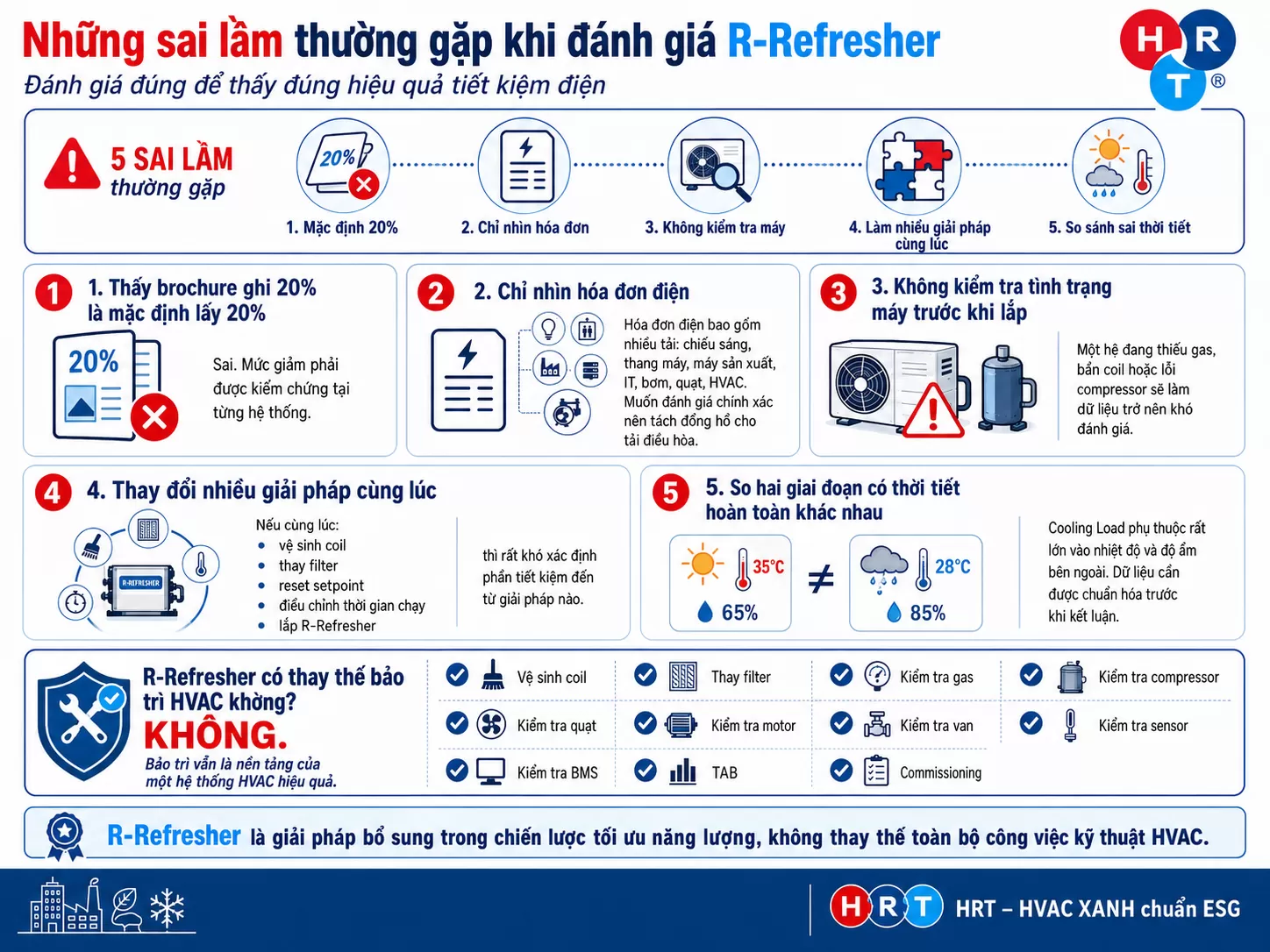

5 sai lầm khiến việc đánh giá R-Refresher dễ sai

Mặc định brochure ghi 20% thì công trình sẽ giảm 20%

Không đúng.

Cần đo trên chính hệ thống đang sử dụng.

Chỉ nhìn tổng hóa đơn điện

Hóa đơn còn bao gồm:

• Chiếu sáng.
• Thang máy.
• Máy sản xuất.
• IT.
• Quạt.
• Bơm.
• Các tải khác.

Muốn đánh giá R-Refresher tốt hơn nên đo riêng HVAC hoặc riêng circuit.

Không kiểm tra máy trước khi lắp

Nếu hệ đang:

• Thiếu gas.
• Bẩn coil.
• Filter tắc.
• Compressor lỗi.
• Sensor sai.

thì dữ liệu rất khó so sánh chính xác.

Thay đổi quá nhiều giải pháp cùng lúc

Nếu cùng lúc:

• Vệ sinh coil.
• Thay filter.
• Reset setpoint.
• Điều chỉnh thời gian chạy.
• Lắp R-Refresher.

thì khi điện giảm sẽ khó biết phần nào đến từ R-Refresher.

So hai giai đoạn thời tiết hoàn toàn khác nhau

Một ngày:

35°C – RH 65%

không thể so trực tiếp với:

28°C – RH 85%

mà không có bước chuẩn hóa.

Cooling Load thay đổi theo cả nhiệt độ và độ ẩm.

Khi nào không nên kỳ vọng R-Refresher giải quyết vấn đề?

Có những lỗi phải xử lý bằng kỹ thuật HVAC truyền thống.

Hệ thống thiếu công suất

Nếu Cooling Load là 120 kW nhưng thiết bị chỉ đáp ứng được 80 kW thì cần đánh giá lại thiết kế.

R-Refresher không biến thiết bị 80 kW thành thiết bị 120 kW.

Coil bẩn

Phải vệ sinh coil.

Filter tắc

Phải thay hoặc vệ sinh filter.

Rò rỉ refrigerant

Quy trình đúng vẫn là:

Tìm leak → Sửa leak → Thử kín → Hút chân không → Nạp đúng lượng môi chất

Compressor hư

Phải sửa chữa hoặc thay thế.

Điều khiển sai

Nếu hệ thống chạy 24 giờ nhưng công trình chỉ cần 12 giờ, tối ưu lịch vận hành có thể hiệu quả hơn nhiều.

R-Refresher có thay thế bảo trì HVAC không?

Không.

Bảo trì vẫn là nền tảng của một hệ thống HVAC hiệu quả.

Các hạng mục cần duy trì gồm:

• Vệ sinh coil.
• Thay filter.
• Kiểm tra refrigerant.
• Kiểm tra compressor.
• Kiểm tra quạt.
• Kiểm tra motor.
• Kiểm tra van.
• Kiểm tra sensor.
• Kiểm tra BMS.
• TAB.
• Commissioning.

R-Refresher nên được nhìn nhận là:

Giải pháp bổ sung cho chiến lược tối ưu năng lượng

chứ không phải:

Giải pháp thay thế toàn bộ công việc kỹ thuật HVAC.

R-Refresher khác VFD như thế nào?

VFD và R-Refresher tác động theo hai hướng khác nhau.

VFD/Inverter

Điều chỉnh tốc độ:

• Motor.
• Fan.
• Pump.
• Compressor phù hợp.

Mục tiêu là giảm công suất khi tải giảm.

R-Refresher

Không hoạt động như bộ biến tần để trực tiếp giảm tốc compressor.

Thiết bị được triển khai trên circuit môi chất theo cơ chế sản phẩm công bố.

Hai giải pháp vì vậy có thể tồn tại đồng thời trong cùng một dự án tối ưu năng lượng.

R-Refresher có thay thế BMS không?

Không.

BMS tập trung vào:

• Monitoring.
• Scheduling.
• Setpoint.
• Control.
• Alarm.
• Trending.
• Energy Management.

Trong khi R-Refresher là một giải pháp bổ sung trên circuit lạnh.

Một hệ HVAC có thể đồng thời áp dụng:

BMS + VFD + PICV + Reset Setpoint + TAB + Bảo trì + R-Refresher

nếu phân tích cho thấy từng giải pháp phù hợp.

Khi nào doanh nghiệp nên xem xét R-Refresher?

Giải pháp đáng khảo sát hơn khi hệ thống có những đặc điểm:

Vận hành nhiều giờ

Ví dụ:

• 10 giờ/ngày.
• 16 giờ/ngày.
• 24/7.

Runtime càng lớn thì tiềm năng giá trị kinh tế từ mỗi kWh tiết kiệm càng đáng kể.

Hệ thống vẫn còn khả năng sử dụng

Máy chưa đến mức phải thay toàn bộ nhưng hiệu suất đã giảm so với ban đầu.

Chi phí thay mới quá lớn

Các hệ VRV/VRF, Packaged hoặc Chiller lớn thường có chi phí đầu tư đáng kể.

Có khả năng đo điện riêng

Công trình có:

• Power Meter.
• Energy Meter.
• BMS.
• Data Logger.

sẽ thuận lợi hơn rất nhiều khi kiểm chứng hiệu quả.

R-Refresher và bài toán HVAC XANH

Tiết kiệm năng lượng không chỉ là giảm hóa đơn điện.

Mỗi kWh điện được tiết kiệm còn góp phần:

• Giảm nhu cầu năng lượng.
• Giảm phát thải gián tiếp.
• Giảm chi phí vận hành.
• Tăng hiệu quả tài sản.
• Hỗ trợ mục tiêu ESG.
• Hỗ trợ lộ trình Net Zero.
• Cải thiện hiệu suất công trình.

Tuy nhiên, HVAC XANH không nên phụ thuộc vào một thiết bị duy nhất.

HRT tiếp cận bài toán theo hệ thống:

Cooling Load
→ Thiết bị
→ Airside
→ Waterside
→ Control
→ Operation
→ Maintenance
→ Retrofit
→ Measurement

Chỉ khi xác định đúng nguyên nhân mới lựa chọn đúng giải pháp.

Quy trình HRT khi tư vấn tối ưu điện HVAC

HRT đề xuất chuỗi:

Khảo sát → Đo → Phân tích → Tối ưu → Retrofit → Kiểm chứng

Khảo sát

Hiểu đúng hệ thống hiện hữu.

Đo

Có dữ liệu trước khi thay đổi.

Phân tích

Xác định điện đang bị lãng phí ở đâu.

Tối ưu

Ưu tiên các biện pháp chi phí thấp trước.

Retrofit

Xem xét R-Refresher hoặc các giải pháp cải tạo khác nếu phù hợp.

Kiểm chứng

Đo hiệu quả bằng dữ liệu chuẩn hóa.
