Những Sai Sót Khi Lắp Đặt VRV Ảnh Hưởng Hiệu Suất

Vì sao lắp đặt VRV đúng kỹ thuật quan trọng?

VRV/VRF là hệ thống điều hòa trung tâm có khả năng điều chỉnh công suất linh hoạt theo nhu cầu thực tế của từng khu vực.

Tuy nhiên, hiệu quả của hệ thống không chỉ phụ thuộc vào thương hiệu thiết bị.

Một hệ VRV dù sử dụng thiết bị tốt vẫn có thể:

Làm lạnh chậm.
Nhiệt độ giữa các phòng không đồng đều.
Tiêu thụ điện cao.
Đọng sương và chảy nước.
Phát sinh lỗi truyền thông.
Hoạt động không ổn định.
Khó bảo trì.
Giảm tuổi thọ thiết bị.

Nguyên nhân thường xuất phát từ những sai sót trong thiết kế, lắp đặt, kiểm tra và commissioning.

Vì vậy, kiểm soát đúng ngay từ đầu là yếu tố quyết định chất lượng của toàn bộ hệ thống.

Mục lục

Sai ngay từ khâu tính tải và lựa chọn công suất
Bố trí dàn nóng chưa đảm bảo giải nhiệt
Dàn lạnh bố trí không phù hợp không gian sử dụng
Sai sót đường ống môi chất lạnh
Lắp Refnet/Y-Branch không đúng kỹ thuật
Bảo ôn đường ống không kín
Đường nước ngưng không đảm bảo
Lỗi điện động lực và truyền thông
Thử kín và hút chân không chưa đạt
Nạp môi chất lạnh chưa chính xác
Commissioning chưa đầy đủ
Thiếu không gian bảo trì
Quy trình HRT kiểm soát hệ thống VRV

1. Sai từ khâu tính tải lạnh và lựa chọn công suất

Nhiều vấn đề của hệ VRV bắt đầu trước khi thi công.

Một trong những lỗi phổ biến là chọn công suất điều hòa chủ yếu dựa trên diện tích phòng.

Cách làm này chưa phản ánh đầy đủ tải nhiệt thực tế.

Tải lạnh cần tính đến những yếu tố nào?

Khi thiết kế VRV cần xem xét:

Hướng nắng của công trình.
Diện tích kính.
Kết cấu tường và mái.
Số lượng người.
Thiết bị phát nhiệt.
Hệ thống chiếu sáng.
Gió tươi.
Công năng phòng.
Thời gian sử dụng.
Điều kiện vận hành thực tế.

Ví dụ, một phòng họp 50 m² với 25 người không thể tính tải giống một phòng làm việc 50 m² chỉ có 5 người.

Nếu chọn công suất chưa phù hợp, hệ thống có thể thiếu tải hoặc dư tải trong quá trình vận hành.

Phân vùng điều hòa cũng rất quan trọng

VRV có lợi thế lớn ở khả năng điều khiển từng khu vực.

Vì vậy cần phân chia zone hợp lý giữa:

Phòng họp – văn phòng – hành lang – phòng lãnh đạo – khu vực làm việc ngoài giờ.

Phân vùng tốt giúp hệ thống vận hành linh hoạt và tránh tiêu thụ năng lượng không cần thiết.

2. Dàn nóng VRV bố trí chưa đảm bảo khả năng giải nhiệt

Dàn nóng có nhiệm vụ thải nhiệt ra môi trường.

Nếu đặt dàn nóng ở vị trí bí gió hoặc khoảng cách giữa các cụm máy không phù hợp, khí nóng có thể bị hút ngược trở lại.

Một số lỗi thường gặp

Dàn nóng đặt quá sát nhau.
Khoảng cách với tường không đủ.
Không gian hút gió hạn chế.
Khí nóng thổi ra bị tuần hoàn trở lại.
Không tính hướng gió của nhiều cụm máy.
Không có không gian vệ sinh và sửa chữa.

Khi khả năng giải nhiệt suy giảm, hệ thống phải hoạt động lâu hơn để đáp ứng tải lạnh.

Điều này có thể làm tăng tiêu thụ điện và ảnh hưởng tới độ ổn định vận hành.

Cần kiểm soát

Khi bố trí dàn nóng cần tuân thủ:

Khoảng cách kỹ thuật của nhà sản xuất.
Hướng hút và thổi gió.
Không gian bảo trì.
Chống rung.
Thoát nước.
Lối tiếp cận an toàn.

3. Dàn lạnh bố trí chưa phù hợp với không gian sử dụng

Dàn lạnh không chỉ cần đủ công suất mà còn cần được đặt đúng vị trí.

Sai vị trí có thể khiến một khu vực quá lạnh trong khi khu vực khác không đủ lạnh.

Các tình huống thường gặp

Gió lạnh thổi trực tiếp vào người.
Dàn lạnh đặt xa khu vực có tải lớn.
Miệng cấp và hồi gió bố trí chưa hợp lý.
Dàn lạnh giấu trần không có cửa thăm.
Không đủ khoảng trống để tháo lọc.
Không kiểm tra áp suất tĩnh đối với dàn lạnh nối ống gió.

Đối với dàn lạnh giấu trần nối ống gió, cần tính tới tổng trở lực của:

Ống gió + co cút + hộp gió + van gió + miệng gió + lọc gió.

Nếu tổng trở lực lớn hơn khả năng của quạt, lưu lượng gió thực tế có thể bị giảm.

4. Sai sót trong thi công đường ống môi chất

Đường ống môi chất là một trong những hạng mục quan trọng nhất của hệ VRV.

Mỗi model đều có giới hạn kỹ thuật cụ thể.

Cần kiểm soát

Đường kính ống.
Tổng chiều dài đường ống.
Chiều dài từ Refnet đến dàn lạnh.
Chênh cao giữa dàn nóng và dàn lạnh.
Chênh cao giữa các dàn lạnh.
Tỷ lệ kết nối công suất.

Không nên tự ý thay đổi tuyến ống ngoài công trường mà chưa kiểm tra lại điều kiện kỹ thuật.

Đầu ống đồng không được để hở

Nếu đầu ống mở trong thời gian dài, bụi, nước và hơi ẩm có thể đi vào bên trong.

Các tạp chất này ảnh hưởng trực tiếp tới chất lượng của mạch môi chất lạnh.

Chất lượng mối hàn phải được kiểm soát

Các lỗi thường gặp:

Mối hàn không kín.
Oxy hóa bên trong ống.
Ống bị móp.
Rò tại đầu flare.
Quá nhiều mối nối.

Chất lượng đường ống cần được kiểm tra trong quá trình thi công, không nên đợi tới khi đóng trần mới kiểm tra.

5. Refnet/Y-Branch lắp sai có thể ảnh hưởng phân phối môi chất

Refnet hoặc Y-Branch có nhiệm vụ phân chia môi chất đến các nhánh của hệ thống VRV.

Một số lỗi dễ gặp gồm:

Dùng sai mã Refnet.
Lắp sai hướng.
Không đảm bảo tư thế lắp.
Khoảng cách trước và sau bộ chia không đúng.
Thay đổi phụ kiện không đúng thiết kế.

Điều này có thể làm khả năng phân phối môi chất giữa các nhánh thiếu ổn định.

Kết quả là một số phòng đạt nhiệt độ nhanh trong khi những khu vực khác mất nhiều thời gian hơn.

6. Bảo ôn không kín gây đọng sương và tổn thất nhiệt

Bảo ôn không chỉ có nhiệm vụ bao phủ đường ống.

Nó còn giúp:

Hạn chế trao đổi nhiệt.
Hạn chế đọng sương.
Bảo vệ đường ống.
Giảm nguy cơ nhỏ nước xuống trần.

Sai sót thường gặp

Mối nối bảo ôn hở.
Bảo ôn bị rách.
Bảo ôn bị ép mỏng.
Phụ kiện không được bọc kín.
Độ dày không phù hợp.
Đóng trần trước khi nghiệm thu.

Trong điều kiện khí hậu nóng ẩm của Việt Nam, chỉ một điểm hở cũng có thể tạo điều kiện xuất hiện nước ngưng.

Vì vậy cần kiểm tra bảo ôn trước khi đóng trần.

7. Đường nước ngưng sai kỹ thuật dễ gây chảy nước

Chảy nước dàn lạnh là một trong những sự cố thường thấy sau khi hệ thống đưa vào sử dụng.

Nguyên nhân phổ biến

Đường ống không đủ độ dốc.
Ống bị võng.
Đường thoát nước bị tắc.
Điểm nối bị rò.
Bơm nước ngưng lắp chưa đúng.
Vượt chiều cao nâng của bơm.
Không thử nước trước khi đóng trần.

Thử nước trước khi nghiệm thu

Sau khi hoàn thành đường nước ngưng, cần kiểm tra:

Khả năng thoát nước → độ dốc → điểm rò → bơm nước ngưng → điểm đấu nối.

Đây là bước đơn giản nhưng giúp giảm đáng kể rủi ro sau bàn giao.

8. Sai sót trong điện động lực và truyền thông VRV

Những Sai Sót Khi Lắp Đặt VRV

VRV sử dụng hệ thống truyền thông để kết nối dàn nóng, dàn lạnh và bộ điều khiển.

Các lỗi điện và truyền thông có thể khiến thiết bị mất kết nối hoặc báo lỗi không ổn định.

Những lỗi thường gặp

Đấu nhầm terminal.
Sai sơ đồ kết nối.
Dùng dây không phù hợp.
Dây tín hiệu bố trí quá gần dây động lực.
Tiếp địa chưa đảm bảo.
Cài địa chỉ sai.
Không kiểm tra đầy đủ các dàn lạnh.

Đặc biệt, lỗi truyền thông có thể xuất hiện không liên tục nên khá khó tìm nguyên nhân nếu hồ sơ đấu nối không đầy đủ.

9. Thử kín và hút chân không chưa đúng quy trình

Sau khi hoàn thành đường ống môi chất, cần thực hiện:

Thử kín → Hút chân không → Kiểm tra → Nạp môi chất bổ sung.

Thử kín

Mục tiêu là phát hiện rò rỉ tại:

Mối hàn.
Flare.
Refnet.
Van.
Dàn nóng.
Dàn lạnh.

Không nên bỏ qua hoặc rút ngắn bước này.

Hút chân không

Hút chân không giúp loại bỏ không khí và hơi ẩm khỏi mạch môi chất trước khi vận hành.

Không nên dùng một khoảng thời gian cố định cho mọi công trình.

Cần đánh giá theo:

Quy mô hệ thống.
Chiều dài ống.
Cấu hình hệ thống.
Thiết bị đo.
Quy trình của nhà sản xuất.

10. Nạp môi chất lạnh không đúng lượng thiết kế

Một sai sót khác là nạp gas theo cảm giác hoặc chỉ dựa vào áp suất.

Với hệ VRV, lượng môi chất bổ sung thường được xác định dựa trên:

Model thiết bị.
Đường kính ống.
Chiều dài từng tuyến.
Cấu hình hệ thống.
Hướng dẫn của nhà sản xuất.

Nếu nạp thiếu

Hệ thống có thể:

Giảm công suất lạnh.
Chạy lâu.
Một số nhánh không đủ lạnh.

Nếu nạp dư

Hệ thống cũng có thể làm việc ngoài điều kiện dự kiến.

Do đó, lượng môi chất bổ sung cần được tính toán, cân đo và lưu lại trong hồ sơ.

11. Commissioning không thể chỉ dựa vào việc “máy đã lạnh”

Một trong những sai lầm phổ biến là coi việc bật máy thấy có gió lạnh là đã hoàn thành nghiệm thu.

Thực tế, commissioning phải kiểm tra toàn bộ hệ thống.

Các hạng mục cần đánh giá

Dàn nóng.
Từng dàn lạnh.
Hệ thống điện.
Truyền thông.
Nước ngưng.
Độ rung.
Tiếng ồn.
Điều khiển.
Nhiệt độ gió.
Khả năng đáp ứng tải.
Thông số vận hành.

Commissioning có dữ liệu giúp phát hiện các vấn đề trước khi bàn giao cho chủ đầu tư.

12. Không chừa không gian bảo trì là sai sót thường bị bỏ qua

Hệ thống VRV có thể vận hành tốt khi mới bàn giao nhưng sẽ trở nên rất khó xử lý nếu không có không gian bảo trì.

Dàn lạnh giấu trần cần đủ khoảng trống để:

Tháo lọc.
Kiểm tra quạt.
Kiểm tra bo mạch.
Kiểm tra bơm nước ngưng.
Sửa chữa đầu nối.
Tháo thiết bị khi cần.

Dàn nóng cũng cần đảm bảo kỹ thuật viên có thể:

Vệ sinh coil.
Kiểm tra quạt.
Kiểm tra máy nén.
Kiểm tra hệ thống điện.

Không gian bảo trì cần được tính ngay từ thiết kế.

Hệ thống VRV vẫn có thể giảm hiệu suất sau khi bàn giao

Ngay cả một hệ thống thi công đúng cũng có thể giảm hiệu quả nếu bảo trì không phù hợp.

Các nguyên nhân thường gặp:

Lọc gió bẩn.
Coil dàn lạnh bám bụi.
Dàn nóng bị bẩn.
Cài nhiệt độ quá thấp.
Điều hòa hoạt động tại khu vực không sử dụng.
Công năng phòng thay đổi.
Nội thất cản trở luồng gió.

Vì vậy, hiệu suất VRV cần được duy trì bằng kiểm tra và bảo trì định kỳ.

Checklist kiểm soát thi công VRV

Trước khi thi công

Kiểm tra tải lạnh.
Xác nhận model thiết bị.
Kiểm tra sơ đồ đường ống.
Kiểm tra giới hạn chiều dài.
Kiểm tra chênh cao.
Xác nhận vị trí dàn nóng và dàn lạnh.
Phối hợp kiến trúc, trần, điện và PCCC.

Trong quá trình thi công

Bịt kín đầu ống.
Kiểm tra mối hàn.
Kiểm tra Refnet.
Kiểm tra bảo ôn.
Kiểm tra nước ngưng.
Kiểm tra dây điện và truyền thông.
Bố trí cửa thăm.

Trước khi bàn giao

Thử kín.
Hút chân không.
Nạp môi chất bổ sung.
Kiểm tra địa chỉ thiết bị.
Chạy thử.
Kiểm tra nước ngưng.
Kiểm tra tiếng ồn và rung.
Hoàn thiện hồ sơ hoàn công.

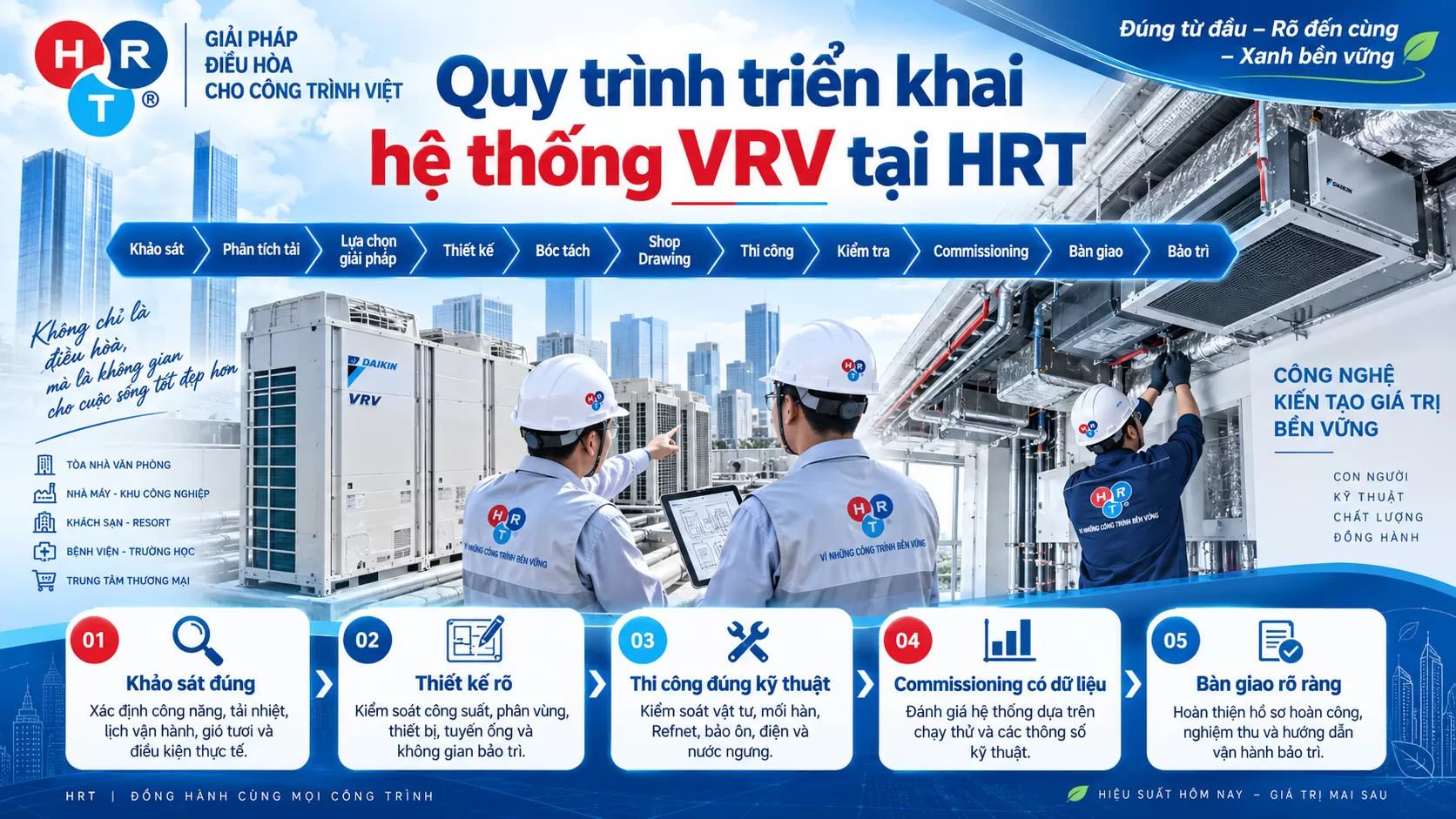

Quy trình triển khai hệ thống VRV tại HRT

sai sót khi lắp đặt VRV

HRT kiểm soát hệ thống VRV theo chuỗi:

Khảo sát → Phân tích tải → Lựa chọn giải pháp → Thiết kế → Bóc tách → Shop Drawing → Thi công → Kiểm tra → Commissioning → Bàn giao → Bảo trì

Khảo sát đúng

HRT khảo sát công năng, tải nhiệt, lịch sử dụng, gió tươi và điều kiện thực tế của từng khu vực.

Thiết kế rõ

Các yếu tố được kiểm soát bao gồm:

Công suất.
Phân vùng.
Model thiết bị.
Tuyến ống.
Đường nước ngưng.
Điện điều khiển.
Không gian bảo trì.

Thi công đúng kỹ thuật

HRT kiểm soát:

Vật tư → Đường ống → Mối hàn → Refnet → Bảo ôn → Nước ngưng → Điện → Điều khiển.

Commissioning có dữ liệu

Không chỉ đánh giá bằng cảm giác lạnh.

Hệ thống cần được kiểm tra bằng kết quả chạy thử và các thông số vận hành thực tế.

Bàn giao rõ ràng

HRT hoàn thiện:

Bản vẽ hoàn công.
Biên bản nghiệm thu.
Hồ sơ thiết bị.
Kết quả chạy thử.
Hướng dẫn vận hành.
Hướng dẫn bảo trì.

HRT – Giải pháp VRV/VRF cho công trình

Một hệ thống VRV hiệu quả không chỉ cần thiết bị tốt.

Quan trọng hơn là kiểm soát đúng từ khảo sát, thiết kế, thi công đến commissioning và bảo trì.

HRT cung cấp giải pháp HVAC:

Tư vấn → Thiết kế → Cung cấp → Thi công → Commissioning → Bảo trì → Cải tạo

cho nhiều loại công trình như:

Văn phòng.
Nhà máy – khu công nghiệp.
Khách sạn – resort.
Trung tâm thương mại.
Showroom.
Biệt thự.
Kho logistics.
Công trình thương mại và công nghiệp.

HRT hướng tới cách làm:

Hiểu Đúng – Rõ Ràng – Tận Tâm

và kiểm soát công trình theo tinh thần:

Đúng Từ Đầu – Rõ Đến Cùng – Xanh Bền Vững.

Website: hrt.vn

Kết luận

Những sai sót khi lắp đặt VRV có thể bắt đầu từ những chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến hiệu suất của cả hệ thống.

Một chuỗi sai sót như:

Tính tải chưa đúng → bố trí thiết bị chưa hợp lý → đường ống sai → bảo ôn hở → nước ngưng không đạt → điện truyền thông lỗi → commissioning thiếu

có thể dẫn đến:

Lạnh kém → tiêu thụ điện tăng → sự cố nhiều → chi phí vận hành cao → tuổi thọ hệ thống giảm.

Giải pháp tốt nhất không phải là sửa lỗi sau khi bàn giao, mà là kiểm soát đúng ngay từ thiết kế và thi công.
