Điều Hòa Trung Tâm VRV

VRV là gì và hệ thống hoạt động như thế nào?

VRV là viết tắt của Variable Refrigerant Volume – hệ thống điều hòa có khả năng điều chỉnh lưu lượng môi chất lạnh theo nhu cầu thực tế của từng khu vực.

Trong ngành HVAC, thuật ngữ VRF – Variable Refrigerant Flow cũng được sử dụng cho nhóm hệ thống có nguyên lý tương tự.

Khác với điều hòa cục bộ, một hệ VRV có thể kết nối:

Một hoặc nhiều cụm dàn nóng → hệ thống ống môi chất lạnh → nhiều dàn lạnh trong công trình.

Mỗi dàn lạnh có thể phục vụ một phòng hoặc một khu vực riêng.

Nhờ đó, hệ thống phù hợp với công trình có:

Nhiều phòng.
Nhiều tầng.
Công năng sử dụng khác nhau.
Thời gian vận hành không đồng nhất.
Yêu cầu điều khiển nhiệt độ theo từng zone.
Yêu cầu cao về kiến trúc và thẩm mỹ.

Một hệ thống VRV hoàn chỉnh gồm những gì?

Nhiều người thường nghĩ hệ VRV chỉ gồm dàn nóng và dàn lạnh. Trong thực tế, một hệ thống hoàn chỉnh bao gồm nhiều thành phần liên quan chặt chẽ với nhau.

Dàn nóng VRV

Dàn nóng là trung tâm của hệ thống, thực hiện việc điều chỉnh công suất và phân phối môi chất lạnh tới các khu vực có nhu cầu.

Vị trí dàn nóng cần đáp ứng:

Thông thoáng.
Giải nhiệt tốt.
Không bị hồi gió nóng.
Có đủ khoảng cách bảo trì.
Hạn chế ảnh hưởng tiếng ồn.

Dàn lạnh

Tùy từng không gian có thể lựa chọn:

Dàn lạnh cassette.
Dàn lạnh giấu trần nối ống gió.
Dàn lạnh treo tường.
Dàn lạnh áp trần.
Dàn lạnh đặt sàn.

Văn phòng cao cấp và phòng khách sạn thường ưu tiên dàn lạnh giấu trần nối ống gió khi cần tính thẩm mỹ cao.

Hệ thống đường ống môi chất lạnh

Đường ống phải được kiểm soát đúng:

Kích thước.
Chiều dài.
Chênh cao.
Bộ chia môi chất.
Mối hàn.
Bảo ôn.
Thử kín.
Hút chân không.
Lượng môi chất bổ sung.

Hệ thống thoát nước ngưng

Nước ngưng phải được thu gom và thoát an toàn.

Nếu thiết kế hoặc thi công sai có thể gây:

Nhỏ nước – đọng sương – thấm trần – ảnh hưởng nội thất.

Hệ thống điều khiển

Hệ VRV có thể được thiết kế với:

Điều khiển riêng từng phòng.
Điều khiển nhóm.
Điều khiển trung tâm.
Lập lịch vận hành.
Kết nối BMS tùy quy mô công trình.

Vì sao VRV phù hợp với văn phòng?

Văn phòng thường được chia thành nhiều khu vực như:

Khu làm việc mở.
Phòng họp.
Phòng giám đốc.
Phòng đào tạo.
Pantry.
Lễ tân.
Phòng kỹ thuật.
Phòng server.

Các khu vực này có tải lạnh và thời gian sử dụng rất khác nhau.

Nếu thiết kế toàn bộ văn phòng thành một zone lớn, rất dễ xuất hiện tình trạng:

Chỗ nóng – chỗ quá lạnh – phòng không sử dụng vẫn phải chạy điều hòa.

VRV cho phép phân vùng điều hòa theo nhu cầu thực tế, từ đó thuận lợi hơn trong quản lý và vận hành.

Thuận lợi khi thay đổi mặt bằng

Văn phòng thường xuyên có nhu cầu:

Chia thêm phòng.
Chuyển vị trí phòng họp.
Thay đổi số lượng nhân sự.
Thay đổi layout.

Nếu hệ thống được tính toán và thiết kế tốt ngay từ đầu, việc cải tạo sau này sẽ thuận lợi hơn.

Vì sao VRV phù hợp với khách sạn?

Khách sạn yêu cầu điều khiển độc lập rất cao.

Mỗi phòng có thể:

Có hoặc không có khách.
Sử dụng vào thời điểm khác nhau.
Cài đặt nhiệt độ khác nhau.

Trong khi đó, các khu vực như:

Sảnh – nhà hàng – hành lang – phòng họp – spa – khu dịch vụ

lại có chế độ vận hành hoàn toàn khác.

VRV tạo điều kiện chia hệ thống thành nhiều zone thay vì vận hành đồng loạt toàn bộ công trình.

Với phòng ngủ khách sạn cần ưu tiên gì?

HRT thường quan tâm bốn yếu tố:

Êm – Đủ lạnh – Không thổi trực tiếp vào giường – Dễ bảo trì.

Dàn lạnh giấu trần nối ống gió thường là một phương án phù hợp vì có thể chủ động thiết kế vị trí miệng cấp và hồi gió.

Tuy nhiên, phải tính chính xác:

Áp suất tĩnh ngoài.
Chiều dài ống gió.
Tổn thất áp suất.
Vị trí miệng gió.
Cửa thăm bảo trì.

Điều hòa VRV không thay thế hệ thống gió tươi

Đây là một điểm rất dễ bị hiểu sai.

Điều hòa không đồng nghĩa với thông gió.

Hệ VRV chủ yếu thực hiện nhiệm vụ xử lý tải nhiệt.

Trong khi đó, văn phòng và khách sạn còn phải quan tâm tới:

Không khí ngoài trời.
CO₂.
Độ ẩm.
Mùi.
Hút thải.
Lọc không khí.
Áp suất phòng.

Tùy từng công trình có thể cần kết hợp VRV với:

HRV – ERV – PAU – DOAS – hệ thống cấp gió tươi và hút thải.

Đặc biệt với phòng họp, phòng ngủ khách sạn, nhà hàng hoặc văn phòng mật độ người cao, gió tươi cần được tính toán ngay trong giai đoạn thiết kế.

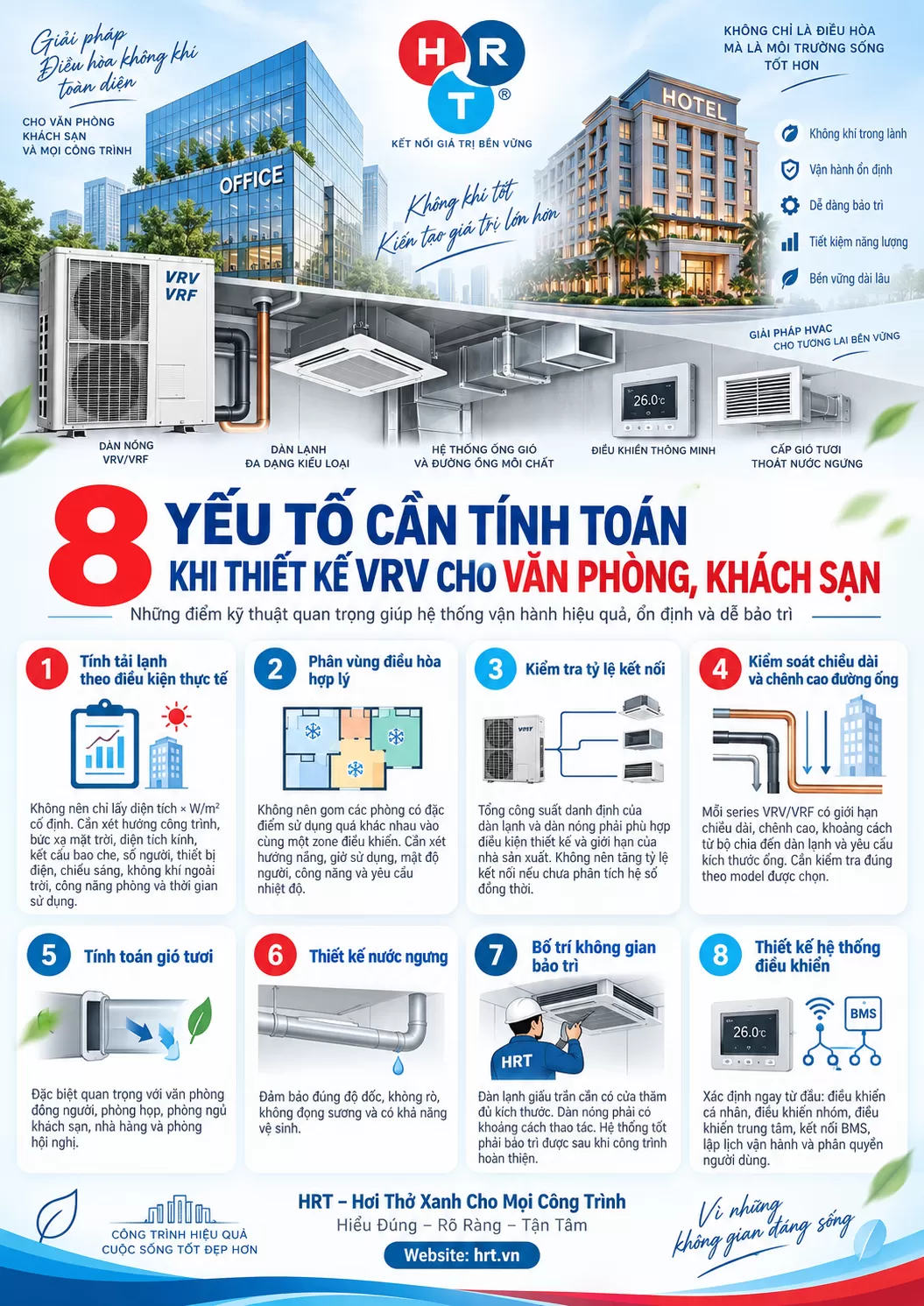

8 yếu tố quyết định một hệ VRV vận hành tốt

Một hệ thống VRV không nên được lựa chọn chỉ dựa trên thương hiệu hoặc công suất danh định.

Cần xem xét đồng thời nhiều yếu tố kỹ thuật.

1. Tính đúng tải lạnh

Không nên đơn giản sử dụng công thức:

Diện tích × một hệ số cố định = công suất máy.

Tải lạnh còn phụ thuộc vào:

Hướng công trình.
Diện tích kính.
Bức xạ mặt trời.
Kết cấu bao che.
Số người.
Thiết bị.
Chiếu sáng.
Gió tươi.
Thời gian sử dụng.

Hai phòng có cùng diện tích chưa chắc cần cùng công suất.

2. Phân vùng điều hòa

Các phòng có:

Hướng nắng khác nhau.
Công năng khác nhau.
Mật độ người khác nhau.
Thời gian sử dụng khác nhau.

không nên tùy tiện ghép chung thành một zone điều khiển.

3. Kiểm tra tỷ lệ kết nối

Tổng công suất dàn lạnh kết nối với dàn nóng phải nằm trong giới hạn kỹ thuật của nhà sản xuất và phù hợp hệ số đồng thời của công trình.

4. Kiểm soát chiều dài và chênh cao đường ống

Mỗi dòng VRV/VRF có quy định riêng về:

Tổng chiều dài đường ống.
Chiều dài tương đương.
Chênh cao.
Khoảng cách từ bộ chia tới dàn lạnh.
Kích thước ống.

5. Tính toán gió tươi

Đây là yếu tố quan trọng đối với:

Văn phòng đông người.
Phòng họp.
Phòng khách sạn.
Nhà hàng.
Phòng hội nghị.

6. Thiết kế thoát nước ngưng

Yêu cầu cơ bản:

Đúng độ dốc – không rò – không đọng sương – dễ vệ sinh.

7. Chừa không gian bảo trì

Dàn lạnh giấu trần phải có cửa thăm đủ kích thước.

Dàn nóng cũng phải có không gian thao tác kỹ thuật.

8. Thiết kế điều khiển ngay từ đầu

Cần xác định:

Điều khiển cá nhân.
Điều khiển nhóm.
Điều khiển trung tâm.
Lập lịch.
Kết nối BMS.
Phân quyền vận hành.

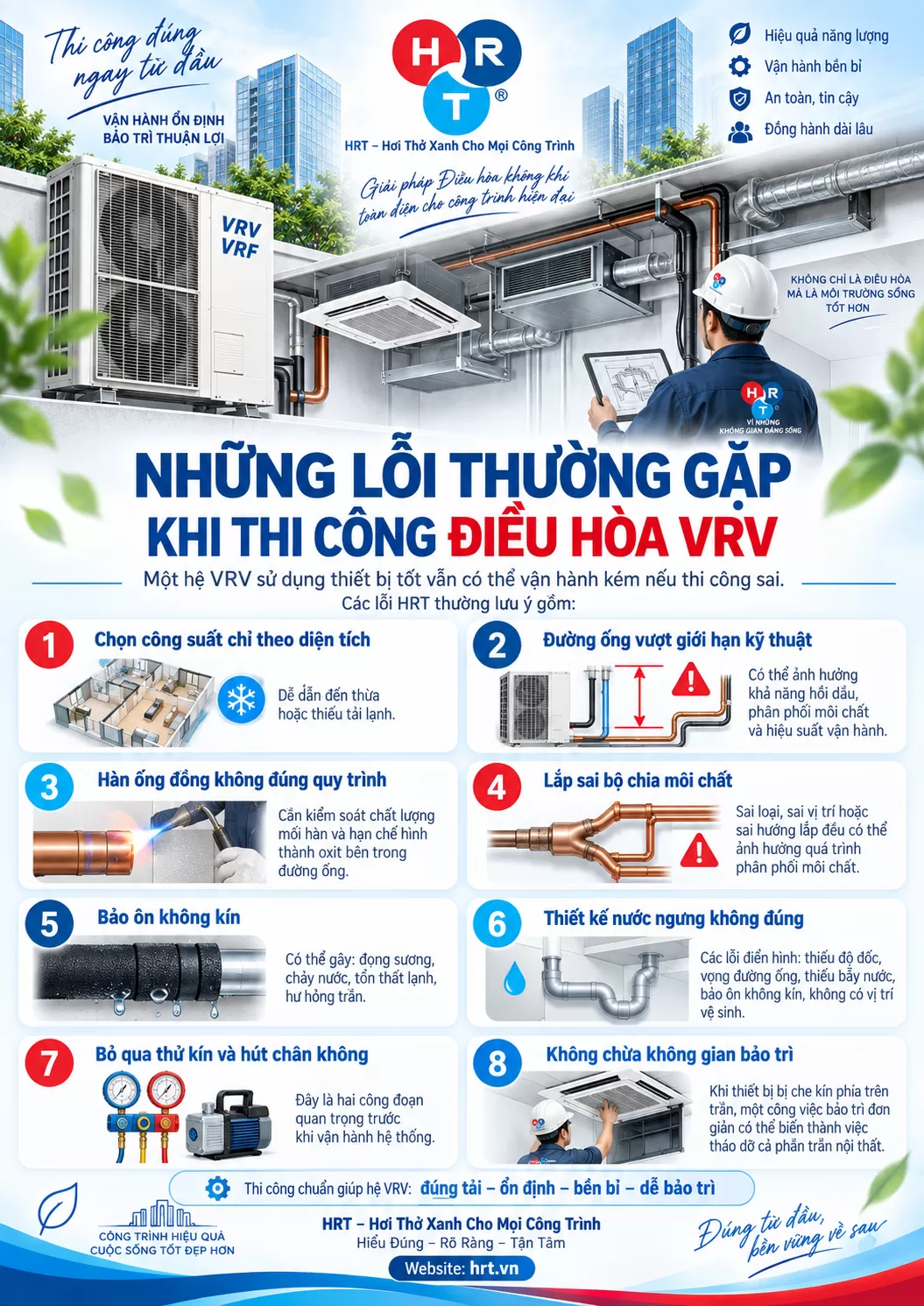

Những lỗi khiến hệ VRV tốt vẫn vận hành kém

điều hòa trung tâm VRV

Thiết bị tốt không thể bù được một hệ thống thiết kế hoặc thi công sai.

Các lỗi thường gặp gồm:

Chọn công suất chỉ theo diện tích

Có thể dẫn đến thừa hoặc thiếu tải.

Đường ống vượt giới hạn kỹ thuật

Ảnh hưởng tới khả năng phân phối môi chất, hồi dầu và hiệu quả vận hành.

Hàn ống đồng không đúng quy trình

Mối hàn phải được kiểm soát nhằm hạn chế oxit và tạp chất bên trong hệ thống.

Lắp sai bộ chia môi chất

Sai loại, sai hướng hoặc sai vị trí đều có thể ảnh hưởng tới quá trình phân phối môi chất.

Bảo ôn không kín

Có thể gây:

Đọng sương.
Chảy nước.
Tổn thất nhiệt.
Hư hỏng trần.

Thoát nước ngưng sai

Một số lỗi phổ biến:

Thiếu độ dốc.
Võng ống.
Thiếu bẫy nước khi cần.
Bảo ôn không kín.
Không có điểm vệ sinh.

Bỏ qua thử kín và hút chân không

Đây là hai công đoạn quan trọng trước khi đưa hệ thống vào vận hành.

Không chừa không gian bảo trì

Thiết bị bị che kín trên trần có thể khiến một công việc bảo trì nhỏ phải tháo dỡ cả phần nội thất.

VRV hay Chiller – đâu là giải pháp phù hợp?

Không nên mặc định rằng VRV luôn tốt hơn Chiller hoặc ngược lại.

VRV phù hợp khi

Công trình có:

Nhiều phòng riêng biệt.
Tải thay đổi.
Cần điều khiển linh hoạt.
Không gian kỹ thuật hạn chế.
Nhu cầu vận hành từng khu vực độc lập.

Chiller đáng cân nhắc khi

Công trình:

Có tải lạnh lớn.
Hoạt động tập trung.
Có không gian kỹ thuật phù hợp.
Yêu cầu hệ HVAC nước lạnh tập trung.
Sử dụng AHU/FCU với quy mô lớn.

Vì vậy, bài toán đúng phải là:

Phương án nào phù hợp nhất với tải lạnh, kiến trúc, công năng, đầu tư và chi phí vòng đời của công trình?

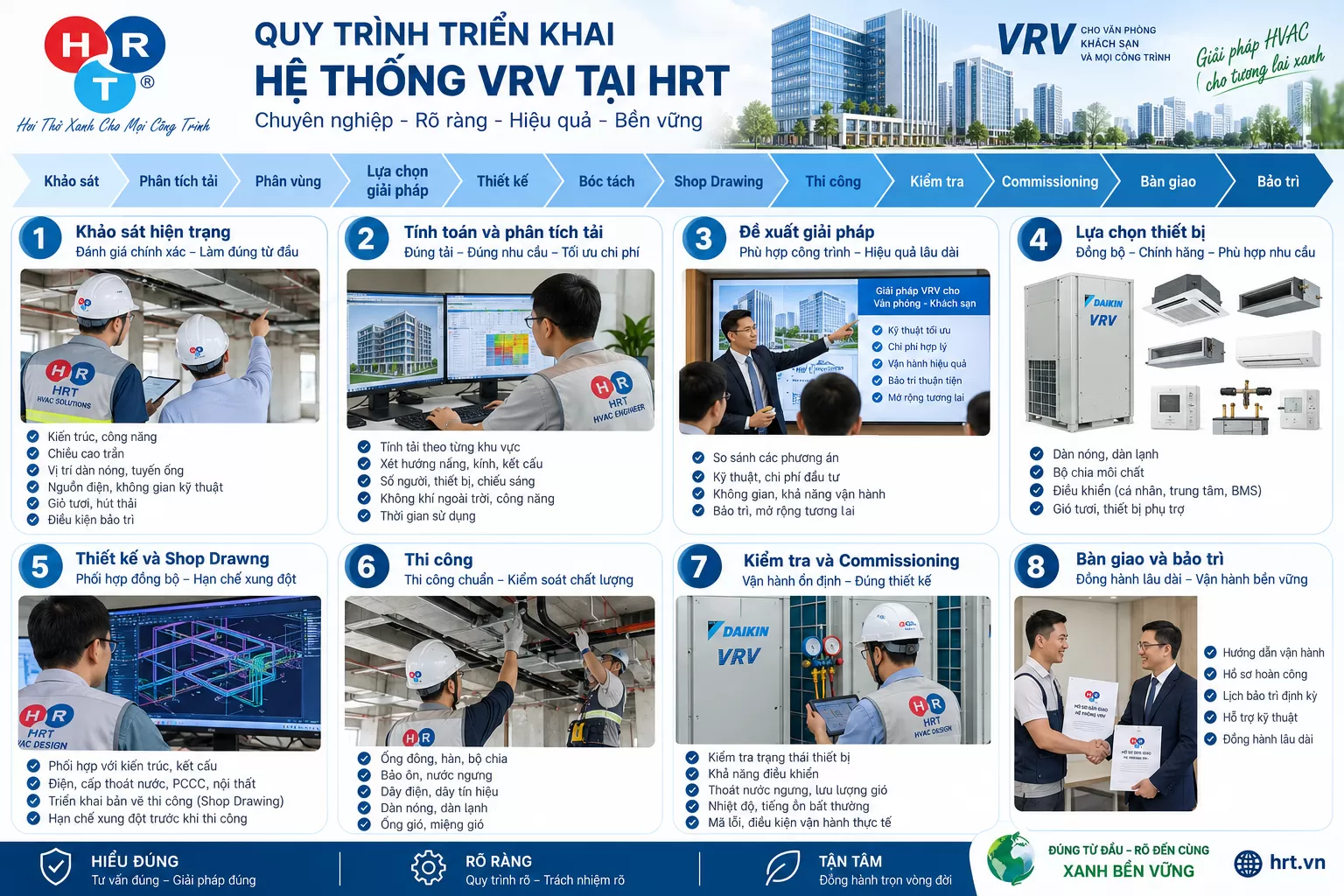

Quy trình triển khai VRV tại HRT

điều hòa trung tâm VRV

HRT không bắt đầu dự án bằng câu hỏi “lắp máy bao nhiêu HP?”.

Quy trình được triển khai theo chuỗi:

Khảo sát → Phân tích tải → Phân vùng → Lựa chọn giải pháp → Thiết kế → Bóc tách → Shop Drawing → Thi công → Kiểm tra → Commissioning → Bàn giao → Bảo trì.

Bước 1. Khảo sát hiện trạng

Kiểm tra:

Kiến trúc.
Công năng.
Chiều cao trần.
Vị trí dàn nóng.
Tuyến ống.
Nguồn điện.
Không gian kỹ thuật.
Gió tươi.
Hút thải.
Điều kiện bảo trì.

Bước 2. Tính toán tải

Tải lạnh được phân tích theo từng khu vực thay vì chỉ lấy tổng diện tích.

Bước 3. Đề xuất giải pháp

So sánh:

Hiệu quả kỹ thuật.
Chi phí đầu tư.
Không gian.
Vận hành.
Bảo trì.
Khả năng mở rộng.

Bước 4. Lựa chọn thiết bị

Xác định:

Dàn nóng.
Dàn lạnh.
Bộ chia môi chất.
Điều khiển.
Gió tươi.
Thiết bị phụ trợ.

Bước 5. Thiết kế và Shop Drawing

Phối hợp HVAC với:

Kiến trúc – Kết cấu – Điện – Cấp thoát nước – PCCC – Nội thất.

Mục tiêu là hạn chế xung đột ngay trước khi thi công.

Bước 6. Thi công

Kiểm soát đồng bộ:

Ống đồng.
Mối hàn.
Bộ chia.
Bảo ôn.
Nước ngưng.
Dây điện.
Dây tín hiệu.
Dàn nóng.
Dàn lạnh.
Ống gió.
Miệng gió.

Bước 7. Kiểm tra và Commissioning

Không nên coi việc “máy đã chạy lạnh” là hệ thống đã hoàn thành.

Cần kiểm tra:

Trạng thái thiết bị.
Khả năng điều khiển.
Nước ngưng.
Lưu lượng gió.
Nhiệt độ.
Tiếng ồn.
Mã lỗi.
Điều kiện vận hành thực tế.

Bước 8. Bàn giao và bảo trì

HRT thực hiện bàn giao hồ sơ, hướng dẫn vận hành và xây dựng kế hoạch kiểm tra định kỳ nhằm duy trì hệ thống ổn định trong suốt vòng đời sử dụng.

Khi nào nên đầu tư hệ thống VRV?

VRV đặc biệt đáng cân nhắc khi dự án có:

Nhiều phòng hoặc nhiều zone.
Các khu vực hoạt động độc lập.
Tải lạnh biến đổi.
Yêu cầu thẩm mỹ cao.
Không gian dàn nóng hạn chế.
Nhu cầu quản lý tập trung.
Khả năng thay đổi hoặc mở rộng trong tương lai.

Tuy nhiên, phương án cuối cùng vẫn nên được quyết định sau khi khảo sát và phân tích tải thực tế.

HRT tiếp cận hệ thống VRV theo cách nào?

HRT xem hệ thống điều hòa là một phần của môi trường sống và làm việc, không đơn thuần là một thiết bị làm lạnh.

Vì vậy, một giải pháp VRV cần đồng thời giải quyết:

Nhiệt độ + Gió tươi + Độ ẩm + Phân phối gió + Điều khiển + Tiếng ồn + Năng lượng + Bảo trì.

HRT triển khai theo ba giá trị:

Hiểu Đúng – Rõ Ràng – Tận Tâm.

Từ khảo sát, thiết kế, cung cấp thiết bị, thi công, commissioning đến bảo trì, mục tiêu là:

Đúng Từ Đầu – Rõ Đến Cùng – Xanh Bền Vững.

HRT – Hơi Thở Xanh Cho Mọi Công Trình

Website: hrt.vn

Kết luận

Một hệ thống VRV tốt không được quyết định chỉ bởi tên hãng hay công suất dàn nóng.

Hiệu quả thực tế đến từ cả một chuỗi:

Tính đúng tải → Phân vùng đúng → Chọn đúng thiết bị → Thiết kế đúng → Thi công chuẩn → Commissioning đầy đủ → Bảo trì thuận tiện.

Đối với văn phòng và khách sạn, đây càng là yếu tố quan trọng vì tải lạnh, số người và thời gian sử dụng thay đổi liên tục.

HRT hướng tới một hệ HVAC không chỉ đủ lạnh, mà còn phải:

Dễ vận hành – Dễ bảo trì – Ổn định – Hiệu quả – Bền vững.
