Đầu tư điều hòa nhà xưởng: 5 hồ sơ cần chốt trước khi ký hợp đồng

Nếu có ba báo giá điều hòa cho cùng một nhà xưởng, tôi sẽ bắt đầu bằng việc kiểm tra điều kiện mà từng đơn vị đang cam kết đáp ứng.

Nhiệt độ được xác nhận tại đâu? Dây chuyền hoạt động ở mức nào? Hệ thống hút thải có vận hành đồng thời không? Phạm vi chào giá đã bao gồm điện, đường ống, điều khiển và chạy thử đến mức nào?

Những câu trả lời đó quyết định chúng ta có đang so sánh cùng một bài toán hay không.

Với tôi, đầu tư điều hòa nhà xưởng cần có yêu cầu rõ, cơ sở lựa chọn rõ và kết quả kiểm chứng được.

Để chủ đầu tư dễ kiểm soát, tôi đề xuất chuẩn bị năm nhóm hồ sơ trước khi ký hợp đồng: yêu cầu vận hành, phương án kỹ thuật, bảng so sánh chi phí, kế hoạch triển khai và tiêu chí nghiệm thu.

Mỗi hồ sơ phải giúp người ra quyết định biết mình đang duyệt điều gì, dựa trên dữ liệu nào và giao trách nhiệm cho ai.

Hồ sơ 1: Bản yêu cầu vận hành được bộ phận sản xuất xác nhận

Viết rõ điều kiện cần đạt tại từng khu vực

Yêu cầu “làm mát nhà xưởng” vẫn còn quá nhiều cách hiểu.

Người quản lý sản xuất có thể quan tâm đến điều kiện tại vị trí công nhân thao tác. Bộ phận chất lượng lại cần duy trì môi trường quanh sản phẩm. Đội kỹ thuật cần biết thiết bị phải chạy bao nhiêu giờ và khu vực nào được phép dừng.

Tôi đề nghị đưa các yêu cầu này về cùng một bảng trước khi triển khai thiết kế.

Nội dung cần chốt	Câu hỏi cần trả lời
Phạm vi phục vụ	Khu vực nào cần điều hòa? Ranh giới nằm ở đâu trên mặt bằng?
Điều kiện môi trường	Nhiệt độ, độ ẩm và mức dao động cho phép là bao nhiêu, nếu có yêu cầu?
Chế độ sản xuất	Dây chuyền nào hoạt động đồng thời? Có thay đổi theo ca không?
Thời gian sử dụng	Khi nào hệ thống phải đạt điều kiện yêu cầu? Khi nào được phép giảm tải hoặc dừng?
Điểm kiểm tra	Đo tại vị trí làm việc, vùng sản phẩm hay vị trí khác đã thống nhất?
Người xác nhận	Ai đại diện sản xuất, chất lượng và kỹ thuật phê duyệt đầu bài?

Một thông số nhiệt độ cần đi cùng vị trí đo, điều kiện sản xuất và khoảng chấp nhận. Khi các yếu tố này được ghi rõ, đội thiết kế mới có đầu bài thống nhất để làm việc.

Đánh dấu dữ liệu chưa được kiểm chứng

Ở giai đoạn chuẩn bị đầu tư, có những thông tin chưa thể xác nhận ngay: dây chuyền chưa lắp đủ, lịch sản xuất đang thay đổi hoặc thiết bị mới chưa có dữ liệu tỏa nhiệt.

Tôi yêu cầu hồ sơ ghi rõ ba trạng thái:

• Đã xác nhận: Có bản vẽ, tài liệu thiết bị, kết quả khảo sát hoặc ý kiến của bộ phận phụ trách.

• Đang giả định: Có cơ sở tạm tính và người chịu trách nhiệm kiểm tra lại.

• Chưa có dữ liệu: Cần bổ sung trước mốc quyết định liên quan.

Ví dụ, nếu chưa biết lượng nhiệt thực tế của một dây chuyền mới, nhà thầu cần nêu cách tạm tính, ảnh hưởng đến lựa chọn thiết bị và thời điểm cập nhật.

Việc cần chốt: Một bản yêu cầu vận hành có người xác nhận, kèm danh sách dữ liệu còn thiếu và thời hạn bổ sung.

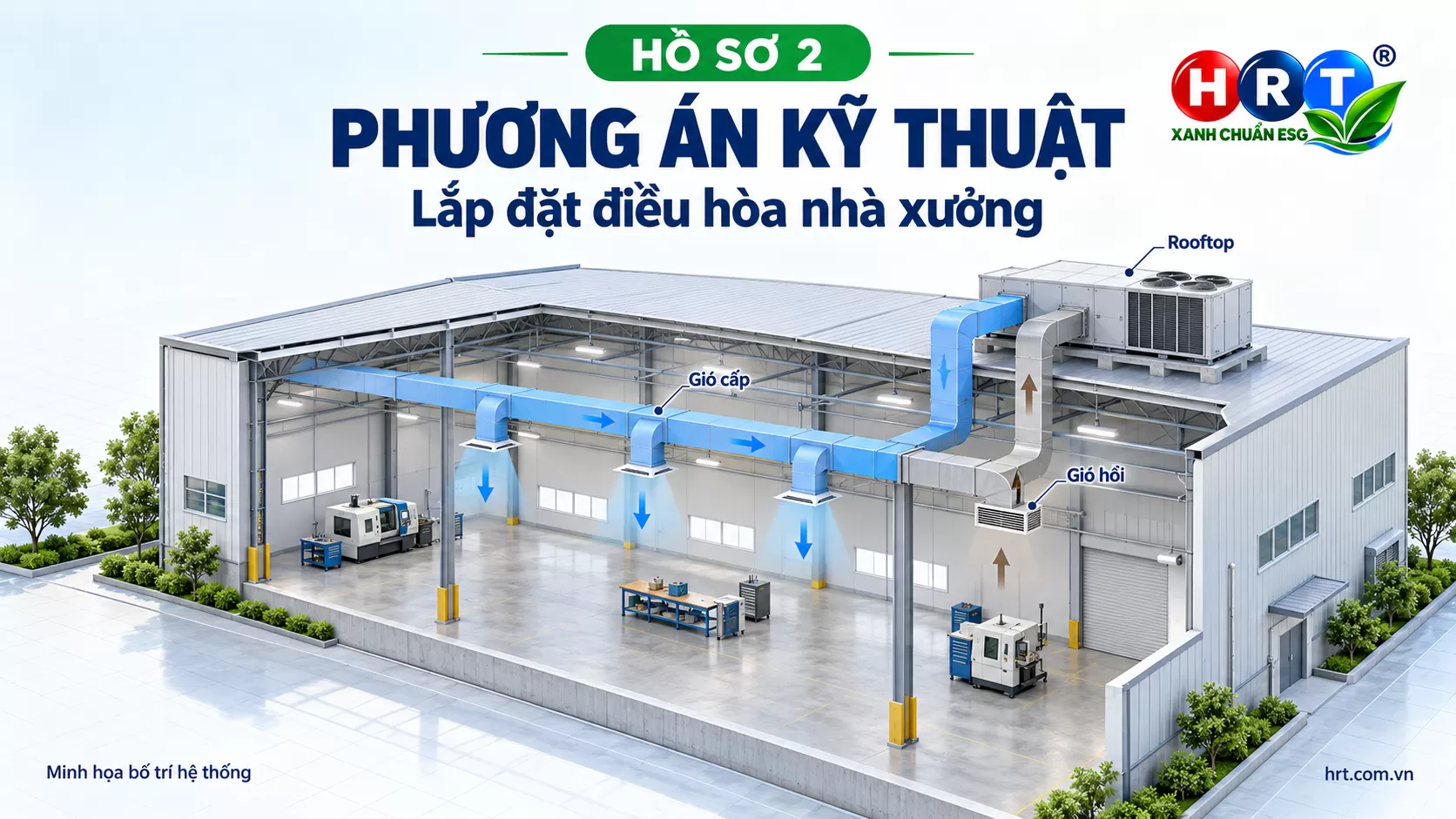

Hồ sơ 2: Phương án kỹ thuật giải thích được vì sao chọn hệ thống đó

Truy ngược công suất về dữ liệu đầu vào

Khi nhận một đề xuất công suất lạnh, tôi muốn nhìn thấy các thành phần tạo nên kết quả: nhiệt qua kết cấu, người, chiếu sáng, thiết bị, không khí ngoài trời và yêu cầu xử lý ẩm.

Tài liệu tính tải của ASHRAE phân biệt tải hiện, tải ẩn và sử dụng các hệ số liên quan đến mức sử dụng, mức tải của động cơ. Điều này cho thấy số liệu thiết bị cần được đặt trong điều kiện vận hành cụ thể khi tính toán.

Với phần nhiệt từ sản xuất, tôi đề nghị làm rõ:

• Dữ liệu lấy từ nhà cung cấp dây chuyền, đo đạc hay giả định?

• Thiết bị nào chạy đồng thời?

• Phần nhiệt nào phát vào không gian cần điều hòa?

• Phần nhiệt nào đã được đưa ra ngoài bằng hệ thống làm mát hoặc hút thải riêng?

• Khoản dự phòng phục vụ nhu cầu nào và được tính ở đâu?

Cách trình bày này giúp chủ đầu tư trao đổi trực tiếp về cơ sở lựa chọn, đồng thời kiểm soát việc cộng dự phòng nhiều lần qua các bước.

Đọc đúng sơ đồ nguyên lý trước khi đối chiếu tên thiết bị

Một phương án ghi “giải nhiệt nước, có tháp giải nhiệt và hệ thống ống gió” vẫn cần được giải thích thêm.

Chiller tạo nước lạnh rồi phân phối nước đến các thiết bị sử dụng lạnh. Trong khi đó, thiết bị điều hòa dạng tổ hợp giải nhiệt nước có thể sử dụng tháp để thải nhiệt từ bình ngưng. Tài liệu của Trane mô tả cả hai cấu hình này.

Vì vậy, tôi yêu cầu bản vẽ chỉ rõ:

Nước đi đâu, môi chất lạnh đi đâu, không khí được xử lý tại đâu và nhiệt được thải ra ngoài bằng cách nào.

Khi sơ đồ đã rõ, việc đánh giá phương án sẽ cụ thể hơn:

Phương án được đề xuất	Nội dung tôi yêu cầu làm rõ
VRV/VRF	Cách chia hệ thống theo khu vực, lịch hoạt động, tuyến ống và giải pháp xử lý không khí ngoài trời
Packaged/Rooftop	Cấu hình máy cụ thể, vị trí lắp đặt, tuyến gió cấp – hồi, phương thức giải nhiệt và đường tiếp cận bảo trì
Chiller kết hợp AHU/FCU	Phạm vi cấp nước lạnh, cách chia tải, hệ thống bơm, điều khiển và phương án vận hành khi nhu cầu giảm

VRV có khả năng điều khiển theo vùng, theo mô tả của Daikin. Tuy nhiên, việc tận dụng tính năng này cần được thể hiện bằng cách chia hệ và bố trí điều khiển trong phương án thực tế.

Tên gọi cũng cần chính xác. Rooftop thường được cung cấp dưới dạng thiết bị tổ hợp đặt mái; Daikin có nhóm sản phẩm “Packaged Rooftop”. Khi so sánh báo giá, tôi đề nghị ghi cấu hình cụ thể để tránh xem các tên gọi có phần giao nhau như những nhóm hoàn toàn độc lập.

Phối hợp điều hòa với hệ thống hút thải và cấp khí bù

Nếu dây chuyền có hút bụi, hút hơi hoặc hút khí tại nguồn, tôi yêu cầu đưa hệ thống đó vào cùng phạm vi phối hợp thiết kế.

Hướng dẫn kỹ thuật của OSHA mô tả hút thải cục bộ là cách thu gom chất ô nhiễm tại hoặc gần nơi phát sinh; lượng không khí bị hút ra cần có phương án cấp bù.

Từ nguyên lý này, hồ sơ cần trả lời: khí bù lấy ở đâu, có được xử lý nhiệt ẩm không, đường đi của không khí như thế nào và hệ thống nào chịu trách nhiệm điều khiển?

Việc cần chốt: Bảng tính có cơ sở, sơ đồ nguyên lý, mặt bằng bố trí sơ bộ và các điều kiện cần hoàn thành để phương án triển khai được.

Hồ sơ 3: Bảng so sánh báo giá trên cùng phạm vi công việc

Đưa các khoản chi về cùng một mặt bằng so sánh

Tôi đề nghị bộ phận mua hàng và kỹ thuật cùng đối chiếu phạm vi trước khi xếp hạng tổng giá.

Mỗi đơn vị chào thầu cần xác nhận rõ trách nhiệm đối với các nhóm việc:

• Thiết bị chính và phụ kiện đi kèm.

• Hệ thống đường ống, ống gió, cách nhiệt và thoát nước ngưng.

• Điện cấp nguồn, tủ điện, dây điều khiển và kết nối giám sát.

• Bệ máy, kết cấu đỡ, lỗ mở và hoàn thiện vị trí xuyên mái, xuyên tường.

• Vận chuyển, nâng hạ, lắp đặt và phối hợp với hệ thống hiện hữu.

• Chạy thử, đo kiểm, đào tạo và hồ sơ bàn giao.

Từng mục cần được đánh dấu: đã bao gồm, chủ đầu tư thực hiện hay chưa xác định.

Giả sử phương án A có giá chào thấp hơn nhưng phần điện cấp nguồn, kết cấu đỡ và điều khiển do chủ đầu tư tự thực hiện. Phương án B đã tính đủ các phần việc này. Tôi sẽ yêu cầu bổ sung chi phí còn thiếu trước khi đánh giá chênh lệch.

Đây là việc có thể làm ngay, giúp cuộc họp lựa chọn nhà thầu tập trung vào phạm vi và giá trị thực tế.

Yêu cầu giải thích cách dự báo điện năng

Bảng tính công suất lạnh và bảng dự báo điện năng cần được trình bày riêng.

ASHRAE lưu ý phương pháp RTS phù hợp để tính tải đỉnh thiết kế, nhưng không dùng cho mô phỏng năng lượng cả năm do các giả định giới hạn của phương pháp.

Vì vậy, khi một phương án đưa ra mức điện năng dự kiến, tôi sẽ hỏi:

• Lịch vận hành được lấy theo ca sản xuất nào?

• Tỷ lệ tải thay đổi ra sao trong ngày và trong năm?

• Phạm vi điện năng đã tính những thiết bị nào?

• Điều kiện thời tiết và yêu cầu nhiệt độ được giả định thế nào?

• Khi sản lượng thay đổi, kết quả dự báo biến động ra sao?

Ví dụ minh họa: Nếu hai phương án cùng đáp ứng đầu bài và chênh lệch công suất điện trung bình của toàn phạm vi so sánh là 10 kW trong 3.000 giờ vận hành mỗi năm, chênh lệch điện năng tương ứng là:

10 kW × 3.000 giờ = 30.000 kWh/năm.

Đây là phép tính giả định để làm rõ phương pháp. Khi lập dự toán thực tế, cần có cơ sở cho mức chênh lệch công suất trung bình và áp dụng chi phí điện theo lịch sử dụng của nhà máy.

Đánh giá chi phí trong suốt thời gian sử dụng

Tôi đề nghị lập thêm bảng chi phí theo một thời gian phân tích thống nhất, bao gồm đầu tư, năng lượng, nước nếu có, bảo trì và các khoản thay thế dự kiến.

Phương pháp chi phí vòng đời của NIST xem xét các khoản chi phát sinh theo thời gian và quy đổi chúng về cùng cơ sở giá trị để so sánh.

Đối với nhà máy, tôi cũng muốn biết điều kiện bảo trì sẽ ảnh hưởng thế nào đến sản xuất: bộ phận nào cần dừng, thời gian can thiệp dự kiến và linh kiện nào cần chuẩn bị.

Những khoản chưa đủ dữ liệu để tính tiền nên được ghi thành điều kiện đánh giá, kèm phương án xử lý.

Việc cần chốt: Bảng so sánh đủ phạm vi, giả định vận hành thống nhất và danh sách chi phí còn phải bổ sung.

Hồ sơ 4: Kế hoạch triển khai phù hợp với lịch sản xuất

Xác định thời điểm cần bàn giao mặt bằng hoặc dừng hoạt động

Trước khi thống nhất tiến độ, tôi đề nghị đi lần lượt theo đường vào công trình của từng nhóm thiết bị và vật tư.

Máy được đưa vào bằng lối nào? Có phải di chuyển hàng hóa hoặc thiết bị sản xuất không? Tuyến ống đi qua khu vực nào? Công việc nào cần ngắt điện hoặc đấu nối với hệ thống đang hoạt động?

Các nội dung này cần xuất hiện trong kế hoạch triển khai cùng với người xác nhận.

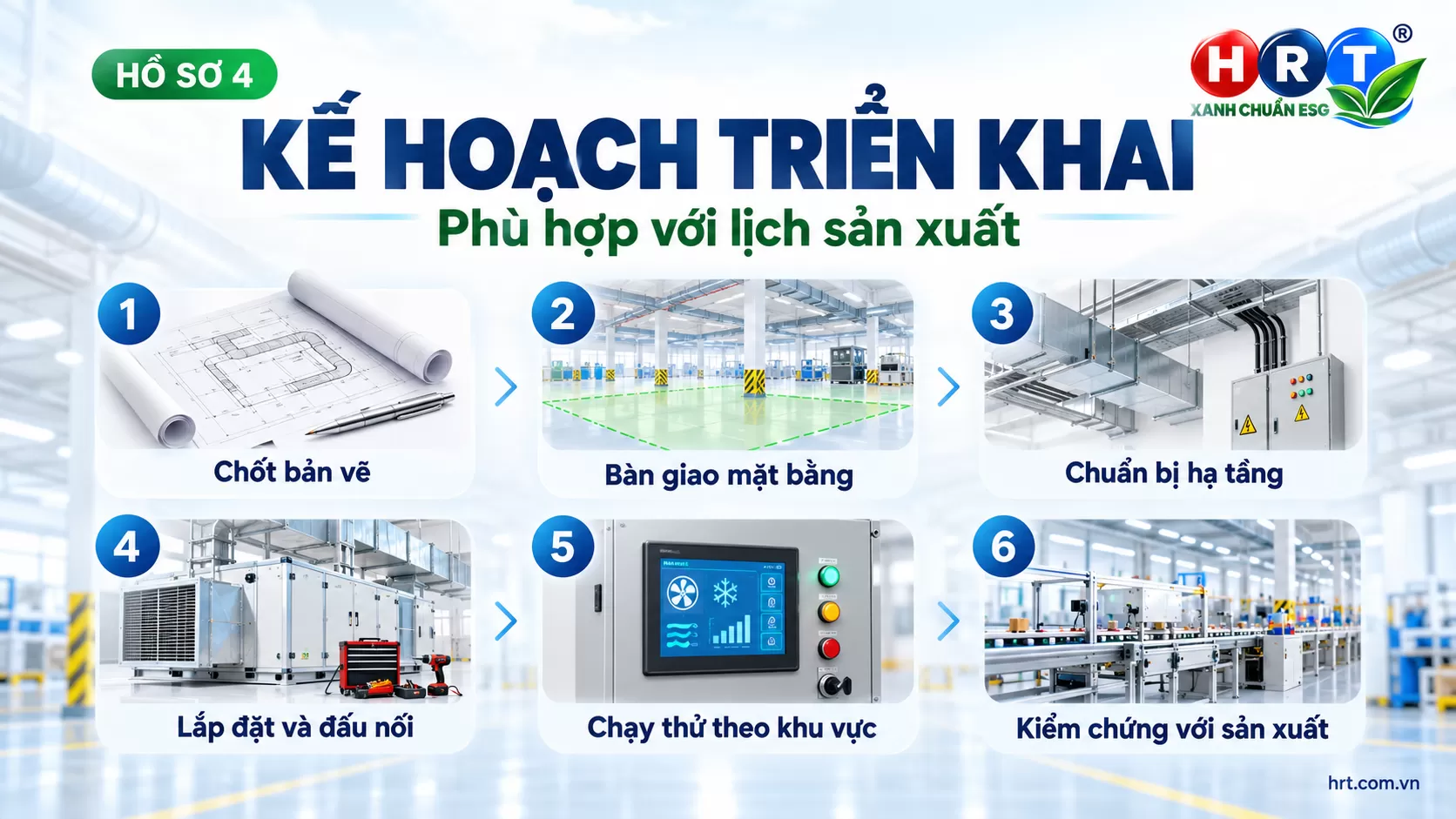

Tôi muốn nhìn thấy tối thiểu các mốc:

1. Chốt bản vẽ và vị trí thiết bị.

2. Bàn giao từng khu vực thi công.

3. Hoàn thành các điều kiện điện, kết cấu và đường vận chuyển.

4. Lắp đặt, kiểm tra và đấu nối.

5. Chạy thử theo khu vực.

6. Kiểm chứng khi phối hợp với hoạt động sản xuất.

Với nhà xưởng đang vận hành, kế hoạch chia giai đoạn cần nói rõ khu vực nào tiếp tục hoạt động, khu vực nào bị ảnh hưởng và ai có quyền xác nhận thời điểm chuyển bước.

Giao trách nhiệm tại các điểm phối hợp

Tôi đề nghị lập một bảng trách nhiệm ngắn cho những phần việc có nhiều bên cùng tham gia.

Ví dụ:

• Bộ phận nào xác nhận vị trí và khả năng cấp điện?

• Ai phê duyệt phương án kết cấu đỡ thiết bị?

• Ai xử lý chống thấm sau khi mở mái?

• Đơn vị nào kết nối tín hiệu với hệ thống quản lý hiện hữu?

• Khi dây chuyền đổi vị trí, ai đánh giá ảnh hưởng đến thiết kế HVAC?

Mỗi việc cần có một đầu mối chịu trách nhiệm chính, thời hạn và người kiểm tra kết quả.

Tôi cũng yêu cầu thống nhất cách xử lý thay đổi: ghi nhận nội dung, đánh giá ảnh hưởng đến kỹ thuật, chi phí và tiến độ, sau đó phê duyệt trước khi thực hiện.

Việc cần chốt: Tiến độ theo khu vực, điều kiện bàn giao mặt bằng và đầu mối xử lý từng phần việc phối hợp.

Hồ sơ 5: Tiêu chí nghiệm thu được thống nhất từ trước

Viết rõ sẽ đo gì, đo ở đâu và trong điều kiện nào

Trước khi ký hợp đồng, chủ đầu tư có thể chốt nguyên tắc, phạm vi và phương pháp kiểm chứng. Kết quả thực tế sẽ được ghi nhận trong quá trình triển khai và chạy thử.

Tôi đề nghị đưa các tiêu chí quan trọng vào phụ lục kỹ thuật:

Nhóm tiêu chí	Nội dung cần thống nhất
Điều kiện tại khu vực sử dụng	Vị trí đo, khoảng giá trị chấp nhận, thời gian theo dõi và chế độ sản xuất
Phân phối gió, nước	Phạm vi đo, điều chỉnh và cân bằng theo thiết kế
Điều khiển	Các chế độ hoạt động, trình tự phối hợp, cảnh báo và tình huống cần thử
Điện năng hoặc hiệu suất	Ranh giới đo, phương pháp đánh giá và điều kiện so sánh, nếu có cam kết
Hồ sơ và đào tạo	Tài liệu phải bàn giao, nội dung hướng dẫn và người tiếp nhận

Nếu hợp đồng có mục tiêu về độ ẩm, điều kiện đó cần xuất hiện trong thiết kế, phương án điều khiển và kế hoạch kiểm tra.

Nếu có cam kết về hiệu quả điện năng, cần thống nhất trước cách xác nhận tải, thời gian đo và phạm vi thiết bị được tính.

Xử lý rõ những điều kiện chưa thể kiểm chứng

Ngày chạy thử có thể chưa trùng với điều kiện sản xuất đã dùng trong thiết kế.

Trong trường hợp đó, tôi đề nghị biên bản ghi rõ:

• Hạng mục đã kiểm tra và kết quả đạt được.

• Điều kiện thực tế trong thời gian thử.

• Nội dung còn chờ kiểm chứng.

• Thời điểm, trách nhiệm và phương pháp kiểm tra bổ sung.

Cách làm này giúp các bên cùng hiểu phạm vi kết quả đã xác nhận và phần việc cần tiếp tục hoàn thành.

Đội vận hành phải tiếp quản được hệ thống

Theo hướng dẫn của Bộ Năng lượng Hoa Kỳ, commissioning cho công trình mới bao gồm xem xét thiết kế, thử nghiệm chức năng, tài liệu hệ thống và đào tạo người vận hành nhằm đáp ứng yêu cầu của chủ sở hữu.

Từ góc nhìn triển khai, tôi đề nghị tổ chức bàn giao theo các thao tác mà đội vận hành sẽ thực hiện:

Khởi động hệ thống thế nào? Điều chỉnh lịch chạy ở đâu? Khi xuất hiện cảnh báo, kiểm tra thông tin nào trước? Thiết bị nào phục vụ khu vực nào? Lịch bảo trì và đầu mối hỗ trợ được lưu ở đâu?

Buổi hướng dẫn nên có thực hành trực tiếp trên hệ thống, đi cùng bản vẽ hoàn công, danh mục thiết bị và tài liệu phù hợp với cấu hình đã lắp đặt.

Việc cần chốt: Bộ tiêu chí kiểm chứng, kế hoạch xử lý nội dung chưa đạt và yêu cầu bàn giao cho người vận hành.

Những câu hỏi thường gặp khi đầu tư điều hòa nhà xưởng

Có thể dùng nhiều loại hệ thống trong cùng một nhà máy không?

Có thể đưa phương án kết hợp vào đánh giá khi các khu vực có đầu bài khác nhau.

Tôi đề nghị xác định ranh giới phục vụ, cách điều khiển, trách nhiệm bảo trì và phương pháp theo dõi chi phí cho từng phần. Quyết định lựa chọn cần dựa trên phương án phối hợp tổng thể.

Báo giá sơ bộ có đủ để quyết định mua thiết bị không?

Tôi xem báo giá sơ bộ là căn cứ để chuẩn bị ngân sách và tiếp tục đánh giá.

Trước khi đặt hàng, chủ đầu tư nên yêu cầu xác nhận đầu bài, cơ sở lựa chọn công suất, cấu hình thiết bị, điều kiện lắp đặt và phạm vi trách nhiệm. Những dữ liệu còn thiếu cần có cách xử lý cụ thể.

Muốn giảm ngân sách đầu tư thì nên xem xét từ đâu?

Tôi đề nghị rà soát phạm vi phục vụ và tiến độ đầu tư trước: khu vực nào cần triển khai ngay, khu vực nào có thể thực hiện theo giai đoạn, dữ liệu dự phòng nào cần kiểm tra lại?

Mỗi điều chỉnh ngân sách nên đi cùng đánh giá ảnh hưởng đến yêu cầu vận hành đã chốt. Đây là cách để bộ phận tài chính và kỹ thuật cùng nhìn thấy điều kiện đánh đổi.

Góc nhìn CEO Đoàn Văn Hoàng: Mỗi khoản đầu tư phải có người chịu trách nhiệm đến kết quả

Khi duyệt một phương án điều hòa nhà xưởng, tôi muốn cuộc họp kết thúc bằng những đầu việc cụ thể:

Ai xác nhận yêu cầu sản xuất? Ai chịu trách nhiệm về dữ liệu tính toán? Ai kiểm soát phạm vi chi phí? Ai điều phối thi công? Ai chứng kiến và xác nhận kết quả?

Năm nhóm hồ sơ trên là cách tôi đề xuất để nối các trách nhiệm đó thành một quá trình có thể theo dõi.

Yêu cầu phải rõ trước khi thiết kế. Phạm vi phải rõ trước khi chốt giá. Cách kiểm chứng phải rõ trước khi cam kết kết quả.

Nếu doanh nghiệp đang chuẩn bị đầu tư hoặc cải tạo điều hòa nhà xưởng, hãy tập hợp trước mặt bằng, thông tin dây chuyền, lịch sản xuất và yêu cầu môi trường. Đó là cơ sở để trao đổi với HRT về phương án phù hợp và những dữ liệu cần bổ sung.
