Checklist Nghiệm Thu Hệ Thống VRV Chi Tiết

Checklist nghiệm thu hệ thống VRV cần kiểm tra những gì?

Một hệ thống VRV có thể đã chạy và làm lạnh nhưng điều đó chưa đủ để kết luận hệ thống đã được nghiệm thu đúng kỹ thuật.

Nghiệm thu VRV cần kiểm soát xuyên suốt từ hồ sơ thiết kế đến quá trình thi công, thử nghiệm và bàn giao:

Hồ sơ → Thiết bị → Ống môi chất → Thử kín → Hút chân không → Điện → Truyền thông → Nước ngưng → Cài đặt → Test Run → Bàn giao

Mỗi bước đều có ảnh hưởng trực tiếp đến độ ổn định, tuổi thọ và khả năng bảo trì của hệ thống sau này.

Một checklist tốt không chỉ giúp phát hiện lỗi tại thời điểm nghiệm thu mà còn tạo cơ sở dữ liệu kỹ thuật phục vụ vận hành trong nhiều năm.

Vì sao nghiệm thu VRV không thể chỉ dựa vào việc “máy đã lạnh”?

Một hệ thống đang làm lạnh vẫn có thể tồn tại các vấn đề như:

• Thiếu môi chất lạnh.
• Rò rỉ nhỏ trên đường ống.
• Sai kích thước đường ống.
• Refnet lắp chưa đúng.
• Bảo ôn bị hở.
• Đường nước ngưng thoát không tốt.
• Sai đấu nối điện.
• Lỗi dây truyền thông.
• Cài đặt địa chỉ hoặc field setting chưa chính xác.
• Hồ sơ thử kín và hút chân không không đầy đủ.

Nhiều lỗi không xuất hiện ngay trong vài giờ đầu vận hành nhưng có thể gây sự cố sau vài tuần hoặc vài tháng.

Vì vậy:

Có lạnh ≠ nghiệm thu đạt.

Nghiệm thu VRV cần dựa trên dữ liệu, hồ sơ và kiểm tra thực tế.

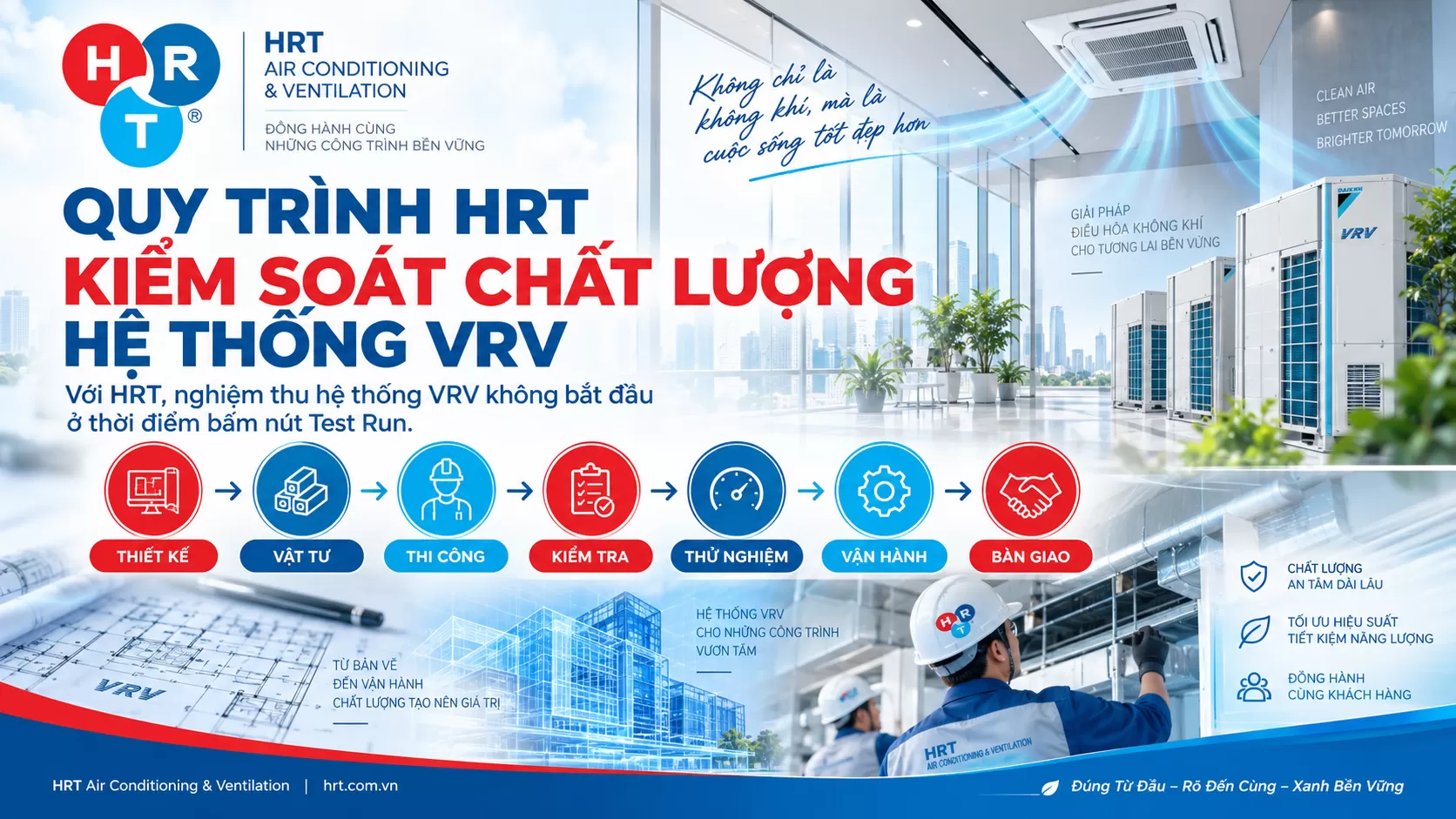

Quy trình HRT kiểm soát chất lượng hệ thống VRV

Với HRT, nghiệm thu không bắt đầu ở thời điểm bấm nút Test Run.

Quá trình kiểm soát nên được thực hiện từ:

Thiết kế → Vật tư → Thi công → Kiểm tra → Thử nghiệm → Vận hành → Bàn giao

Thiết kế

Kiểm tra sự phù hợp giữa:

• Công suất hệ thống.
• Số lượng dàn lạnh.
• Số lượng dàn nóng.
• Tuyến ống môi chất.
• Chiều dài tương đương.
• Chênh cao.
• Refnet.
• Nguồn điện.
• Điều khiển.

Vật tư

Đối chiếu:

• Model thiết bị.
• Xuất xứ.
• Ống đồng.
• Bảo ôn.
• Refnet.
• Dây điện.
• Dây truyền thông.
• Ống nước ngưng.

Thi công

Kiểm soát:

• Tuyến ống.
• Giá đỡ.
• Mối hàn.
• Bảo ôn.
• Đấu điện.
• Drain.
• Khoảng bảo trì thiết bị.

Kiểm tra và thử nghiệm

Bao gồm:

• Thử kín bằng Nitơ.
• Hút chân không.
• Kiểm tra điện.
• Kiểm tra truyền thông.
• Thử nước ngưng.
• Kiểm tra môi chất bổ sung.

Vận hành

Thực hiện:

• Field setting.
• Addressing.
• Test Run.
• Kiểm tra từng dàn lạnh.
• Kiểm tra cảnh báo và mã lỗi.

Bàn giao

Hoàn thiện:

• As-built.
• Biên bản.
• Test report.
• Hồ sơ môi chất.
• Hồ sơ bảo hành.
• Hướng dẫn vận hành và bảo trì.

Checklist số 1: Kiểm tra hồ sơ kỹ thuật

Trước khi kiểm tra thiết bị tại hiện trường, cần chuẩn bị đầy đủ hồ sơ làm căn cứ nghiệm thu.

Hồ sơ thiết kế

Kiểm tra:

• Bản vẽ thiết kế được duyệt.
• Sơ đồ nguyên lý VRV.
• Schedule thiết bị.
• Thông số công suất.
• Sơ đồ cấp điện.
• Sơ đồ điều khiển.

Hồ sơ thi công

Bao gồm:

• Shop Drawing.
• Bản vẽ phối hợp MEP.
• Bản vẽ vị trí thiết bị.
• Tuyến ống đồng.
• Tuyến nước ngưng.
• Tuyến điện và truyền thông.

Hồ sơ nhà sản xuất

Cần có:

• Catalogue.
• Installation Manual.
• Operation Manual.
• Wiring Diagram.
• Tài liệu commissioning.
• Yêu cầu Test Run.

Đặc biệt, thông số nghiệm thu phải được đối chiếu đúng model và đúng series thiết bị.

Không nên lấy thông số của một hệ VRV khác để áp dụng mặc định.

Checklist số 2: Kiểm tra dàn nóng VRV

Đối chiếu thiết bị

Kiểm tra:

• Model.
• Công suất.
• Serial Number.
• Điện áp.
• Số lượng module.
• Vị trí lắp đặt.

Kiểm tra không gian lắp đặt

Cần xác nhận:

• Khoảng hút gió.
• Khoảng thổi gió.
• Khoảng bảo trì.
• Khả năng thoát nhiệt.
• Không có vật cản lớn trước cửa hút hoặc cửa thổi.

Khoảng cách tối thiểu phải được kiểm tra theo Installation Manual của model cụ thể.

Kiểm tra kết cấu

Bao gồm:

• Bệ máy.
• Khung thép.
• Bulông neo.
• Cao su chống rung.
• Độ cân bằng.
• Độ ổn định khi máy vận hành.

Kiểm tra van chặn

Trước Test Run cần kiểm tra:

• Van gas.
• Van liquid.
• Nắp van.
• Tình trạng rò rỉ.
• Trạng thái đóng/mở theo đúng quy trình commissioning.

Checklist số 3: Kiểm tra dàn lạnh VRV

Vị trí và cao độ

Đối chiếu với bản vẽ:

• Model.
• Công suất.
• Vị trí phòng.
• Cao độ.
• Hướng cấp gió.
• Hướng hồi gió.

Khả năng bảo trì

Đối với dàn lạnh giấu trần cần kiểm tra đặc biệt:

• Cửa thăm.
• Khoảng tháo filter.
• Khoảng tiếp cận hộp điện.
• Khả năng tháo motor.
• Khả năng kiểm tra bơm nước ngưng.
• Khả năng tiếp cận mối nối ống đồng.

Một dàn lạnh lắp đúng vị trí nhưng không thể bảo trì sau khi đóng trần vẫn là một vấn đề cần xử lý.

Checklist số 4: Kiểm tra đường ống môi chất

Đường ống đồng ảnh hưởng trực tiếp tới khả năng vận hành và tuổi thọ của hệ thống VRV.

Kiểm tra kích thước ống

Đối chiếu:

• Đường kính ống gas.
• Đường kính ống liquid.
• Các đoạn thay đổi kích thước.
• Kích thước sau bộ chia.

Không nên chọn đường kính ống dựa hoàn toàn vào kinh nghiệm.

Kiểm tra chiều dài đường ống

Cần xác nhận:

• Tổng chiều dài.
• Chiều dài thực.
• Chiều dài tương đương.
• Tuyến xa nhất.
• Khoảng cách từ Refnet cuối đến indoor unit.
• Chênh cao dàn nóng – dàn lạnh.
• Chênh cao giữa các indoor unit.

Tất cả phải nằm trong giới hạn của hệ thống được lựa chọn.

Checklist số 5: Kiểm tra Refnet

Refnet là một trong những vị trí quan trọng nhất của hệ thống VRV.

Cần kiểm tra:

• Đúng model.
• Đúng kích thước.
• Đúng vị trí.
• Đúng chiều lắp.
• Không bị biến dạng.
• Mối hàn đạt chất lượng.
• Bảo ôn kín hoàn toàn.

Sai Refnet có thể ảnh hưởng đến việc phân phối môi chất giữa các nhánh.

Checklist số 6: Kiểm tra bảo ôn

Bảo ôn cần được kiểm tra toàn bộ tuyến chứ không chỉ những đoạn dễ quan sát.

Đặc biệt chú ý:

• Mối hàn.
• Co.
• Tee.
• Refnet.
• Vị trí xuyên tường.
• Kết nối với dàn lạnh.
• Kết nối với dàn nóng.

Hở bảo ôn có thể dẫn đến:

Ngưng tụ → đọng nước → nhỏ nước → ẩm trần → hư hỏng hoàn thiện.

Bảo ôn sau khi hoàn thiện phải kín, liên tục và không bị ép méo bất thường.

Checklist số 7: Thử kín đường ống bằng Nitơ

Mục đích thử kín

Thử kín nhằm phát hiện:

• Rò mối hàn.
• Rò đầu nối.
• Rò Refnet.
• Rò tại van.
• Rò trên tuyến ống.

Biên bản thử kín cần có

Không nên chỉ ghi một dòng “đã thử kín”.

Hồ sơ nên thể hiện:

• Mã hệ thống.
• Ngày thử.
• Loại khí thử.
• Áp suất thử.
• Thời điểm bắt đầu.
• Thời điểm kết thúc.
• Áp suất ban đầu.
• Áp suất cuối.
• Người thực hiện.
• Người xác nhận.

Không sử dụng một áp suất thử cố định cho tất cả hệ VRV

Các dòng VRV khác nhau có thể có yêu cầu khác nhau.

Vì vậy:

Áp suất thử phải lấy theo tài liệu kỹ thuật của đúng model và đúng môi chất lạnh.

Đây là nguyên tắc đặc biệt quan trọng với các thế hệ thiết bị sử dụng loại môi chất khác nhau.

Checklist số 8: Hút chân không

Hút chân không nhằm loại bỏ:

• Không khí.
• Hơi nước.
• Khí không ngưng.

khỏi hệ thống trước khi môi chất được đưa vào đường ống.

Không chỉ kiểm tra “đã hút”

Checklist nên có dữ liệu cụ thể:

• Thiết bị hút chân không.
• Thiết bị đo.
• Mức vacuum.
• Thời gian hút.
• Thời gian giữ.
• Kết quả sau thời gian giữ.

Việc ghi lại dữ liệu giúp đánh giá lại chất lượng hệ thống khi có sự cố trong tương lai.

Checklist số 9: Kiểm tra và ghi nhận môi chất lạnh

Với hệ thống cần bổ sung môi chất theo chiều dài ống thực tế, phải xác nhận:

• Loại môi chất.
• Lượng nạp tiêu chuẩn.
• Lượng bổ sung.
• Công thức tính.
• Chiều dài đường ống làm căn cứ.
• Khối lượng cân thực tế.

Nên lưu hồ sơ nạp môi chất vào tài liệu bàn giao.

Không nên chỉ ghi:

“Đã nạp đủ gas.”

Mà cần biết:

Đủ bao nhiêu kg và căn cứ tính từ đâu.

Checklist số 10: Kiểm tra nguồn điện

Điện động lực

Kiểm tra:

• Điện áp.
• Số pha.
• Tần số.
• CB.
• Cáp cấp nguồn.
• Tiết diện dây.
• Đầu cos.
• Tiếp địa.

Terminal

Cần kiểm tra:

• Không lỏng dây.
• Không cháy đầu nối.
• Không đổi màu terminal.
• Đúng ký hiệu.
• Dây được đánh số rõ ràng.

Đối với hệ thống nhiều module, cần kiểm tra từng nguồn cấp thay vì chỉ kiểm tra tại tủ điện tổng.

Checklist số 11: Kiểm tra dây truyền thông

Một hệ VRV có thể đầy đủ thiết bị nhưng không thể Test Run đúng nếu communication wiring có lỗi.

Cần kiểm tra:

• Terminal truyền thông.
• Đúng tuyến dây.
• Không đấu nhầm nguồn.
• Điểm nối.
• Address.
• Group.
• Remote Controller.
• Central Controller.
• Gateway BMS nếu có.

Sau khi cấp điện cần kiểm tra hệ thống có nhận diện đầy đủ số lượng indoor và outdoor unit hay không.

Checklist số 12: Kiểm tra hệ thống nước ngưng

Nước ngưng là một trong những nguyên nhân gây khiếu nại phổ biến sau bàn giao.

Kiểm tra tuyến ống

Bao gồm:

• Kích thước.
• Độ dốc.
• Giá treo.
• Mối nối.
• Bảo ôn.
• Điểm chuyển hướng.
• Điểm kết nối.

Thử nước thực tế

Không nên nghiệm thu chỉ bằng mắt.

Nên thực hiện:

Cấp nước thử → theo dõi thoát nước → kiểm tra rò → kiểm tra đọng → kiểm tra bơm nước ngưng nếu có.

Đối với cassette hoặc dàn lạnh có drain pump, cần xác nhận hoạt động của bơm.

Checklist số 13: Kiểm tra field setting và điều khiển

Trước Test Run cần xác nhận:

• Indoor Address.
• Outdoor Address.
• Grouping.
• Field Setting.
• Remote Controller.
• Central Controller.
• Schedule.
• Sensor.
• BMS.
• Interlock.

Các thông số quan trọng nên được lưu thành bảng.

Không nên để toàn bộ cấu hình chỉ tồn tại trong bộ nhớ thiết bị mà không có hồ sơ bàn giao.

Checklist số 14: Test Run hệ thống VRV

Điều kiện trước Test Run

Chỉ nên thực hiện Test Run khi đã xác nhận:

• Lắp đặt hoàn thiện.
• Thử kín đạt.
• Hút chân không đạt.
• Môi chất đã được xử lý đúng.
• Van ở trạng thái phù hợp.
• Điện đạt.
• Communication đạt.
• Drain đạt.
• Cài đặt cơ bản hoàn tất.

Theo dõi trong quá trình chạy thử

Kiểm tra:

• Mã lỗi.
• Communication.
• Hoạt động compressor.
• Hoạt động quạt.
• Indoor unit.
• Remote Controller.
• Tiếng ồn.
• Độ rung.
• Rò môi chất.
• Rò nước.
• Nhiệt độ vận hành.

Sau Test Run

Không nên kết thúc nghiệm thu ngay.

Cần tiếp tục kiểm tra từng indoor unit:

• Bật/tắt.
• Mode.
• Setpoint.
• Fan speed.
• Swing.
• Drain.
• Remote.
• Điều khiển nhóm.

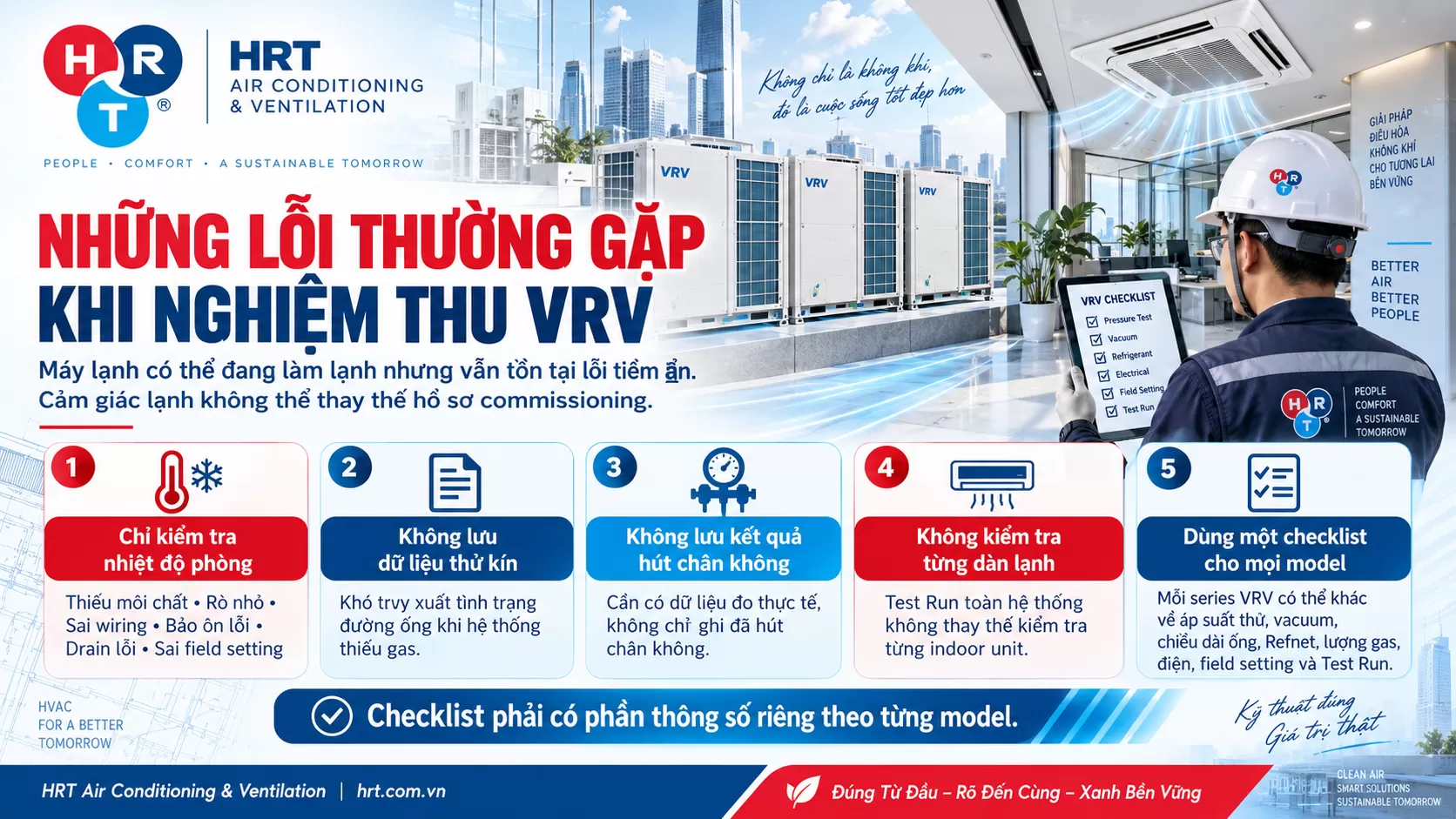

Những lỗi thường gặp khi nghiệm thu VRV

Chỉ kiểm tra nhiệt độ phòng

Phòng lạnh không chứng minh toàn bộ hệ thống đã thi công đúng.

Máy vẫn có thể đang hoạt động trong khi tồn tại:

• Rò nhỏ.
• Thiếu môi chất.
• Sai wiring.
• Bảo ôn lỗi.
• Drain lỗi.
• Sai field setting.

Không lưu dữ liệu thử kín

Nếu vài tháng sau hệ thống thiếu môi chất, việc thiếu hồ sơ thử kín khiến quá trình truy xuất nguyên nhân khó khăn hơn.

Không lưu kết quả hút chân không

Ghi “đã hút chân không” là chưa đủ.

Cần lưu giá trị đo thực tế và thời gian duy trì.

Không kiểm tra từng dàn lạnh

Test Run toàn hệ thống không thay thế cho việc kiểm tra hoạt động thực tế của từng indoor unit.

Dùng một checklist cho tất cả model

Đây là lỗi cần tránh.

Các series VRV có thể khác nhau về:

• Áp suất thử.
• Vacuum procedure.
• Giới hạn đường ống.
• Refnet.
• Refrigerant charge.
• Electrical requirement.
• Field setting.
• Test Run.

Vì vậy checklist phải có phần thông số riêng của từng model.

Checklist nghiệm thu VRV dạng bảng

Một checklist chuyên nghiệp nên có thêm:

• Model.
• Serial.
• Drawing reference.
• Manual reference.
• Người kiểm tra.
• Ngày kiểm tra.
• Ghi chú.
• Ảnh hiện trường.

Test Run và nghiệm thu VRV có giống nhau không?

Không.

Test Run chỉ là một phần của commissioning và nghiệm thu.

Có thể hiểu đơn giản:

Nghiệm thu VRV = Hồ sơ + Thi công + Pressure Test + Vacuum + Refrigerant + Electrical + Communication + Drain + Setting + Test Run + Handover

Vì vậy:

Test Run đạt chưa đồng nghĩa toàn bộ hệ thống đã đủ điều kiện bàn giao.

Hồ sơ cần bàn giao sau khi nghiệm thu

Một bộ hồ sơ VRV hoàn chỉnh nên bao gồm:

• As-built Drawing.
• Equipment Schedule.
• Catalogue.
• Installation Manual.
• Operation Manual.
• Pressure Test Report.
• Vacuum Record.
• Refrigerant Charging Record.
• Electrical Test Record.
• Test Run Report.
• Field Setting Record.
• Danh sách thiết bị.
• Sơ đồ điều khiển.
• Hồ sơ BMS nếu có.
• Biên bản nghiệm thu.
• Hồ sơ bảo hành.
• Kế hoạch bảo trì.

Mục tiêu là sau nhiều năm vận hành, đơn vị bảo trì vẫn có thể truy xuất được:

Thiết kế ban đầu → cấu hình thiết bị → thông số commissioning → lịch sử hệ thống.

FAQ về nghiệm thu hệ thống VRV

Áp suất thử kín VRV bao nhiêu?

Không có một giá trị duy nhất áp dụng cho tất cả hệ thống VRV.

Phải kiểm tra Installation Manual của đúng model và đúng môi chất lạnh.

Hút chân không VRV bao nhiêu là đạt?

Tiêu chí vacuum phải lấy theo tài liệu commissioning của nhà sản xuất.

Ngoài giá trị cuối cùng, cần quan tâm đến khả năng giữ vacuum sau khi ngừng bơm.

Có cần thử nước đường drain không?

Có.

Quan sát bằng mắt không đủ để xác nhận đường drain hoạt động tốt.

Có cần kiểm tra từng indoor unit sau Test Run không?

Có.

Cần kiểm tra thực tế từng dàn lạnh để phát hiện các vấn đề riêng lẻ về điều khiển, gió, drain hoặc communication.

Có nên dùng cùng một checklist cho Daikin, Mitsubishi, Panasonic hoặc các series khác nhau không?

Có thể dùng chung khung checklist, nhưng các tiêu chí kỹ thuật và thông số phải được điều chỉnh theo đúng hãng, series và model.

Nghiệm thu đúng từ đầu giúp giảm rủi ro vận hành

Một quy trình nghiệm thu tốt không nhằm tạo thêm thủ tục.

Mục tiêu thực sự là giảm rủi ro sau bàn giao:

• Giảm rò môi chất.
• Giảm lỗi nước ngưng.
• Giảm lỗi communication.
• Giảm sự cố điện.
• Dễ bảo trì.
• Dễ truy xuất dữ liệu.
• Tăng độ ổn định hệ thống.
• Bảo vệ chất lượng công trình.

Đối với các dự án VRV quy mô lớn, việc ghi nhận dữ liệu commissioning càng chi tiết thì công tác vận hành sau này càng thuận lợi.

HRT – Nghiệm thu VRV theo tư duy kiểm soát toàn hệ thống

HRT tiếp cận hệ thống VRV từ góc độ tổng thể:

Hiểu đúng thiết kế → kiểm soát đúng thi công → đo kiểm bằng dữ liệu → vận hành đúng → bàn giao rõ ràng.

HRT cung cấp:

• Khảo sát hệ thống VRV/VRF.
• Tư vấn thiết kế.
• Cung cấp thiết bị.
• Thi công hệ thống.
• Kiểm tra chất lượng.
• Commissioning.
• Test Run.
• Nghiệm thu.
• Bảo trì.
• Cải tạo và tối ưu HVAC.

HRT – Điều Hòa & Thông Gió
Hotline: 0909 326 888
Hơi Thở Xanh Cho Mọi Công Trình

Đúng Từ Đầu – Rõ Đến Cùng – Xanh Bền Vững.
