Cải Tạo Hệ Thống HVAC Và Cách Tránh

Những Sai Lầm Thường Gặp Khi Cải Tạo Hệ Thống HVAC – Nhận Diện Đúng Để Đầu Tư Hiệu Quả

Cải tạo hệ thống HVAC là giải pháp được nhiều chủ đầu tư lựa chọn khi hệ thống điều hòa không khí và thông gió hiện hữu xuống cấp, tiêu thụ điện năng lớn hoặc không còn đáp ứng nhu cầu sử dụng thực tế.

Tuy nhiên, không phải dự án cải tạo nào cũng mang lại hiệu quả như kỳ vọng.

Trên thực tế, nhiều công trình đầu tư thay thế thiết bị với chi phí lớn nhưng tình trạng tiêu thụ điện cao, làm lạnh không đồng đều hoặc vận hành thiếu ổn định vẫn tiếp diễn.

Nguyên nhân có thể không nằm ở chất lượng thiết bị mới mà xuất phát từ những sai sót ngay trong quá trình khảo sát, tính toán, lựa chọn giải pháp và nghiệm thu.

Một dự án HVAC Retrofit hiệu quả cần giải quyết đúng nguyên nhân, lựa chọn đúng giải pháp và kiểm chứng được kết quả sau khi đưa vào vận hành.

Bài viết dưới đây phân tích 5 sai lầm phổ biến mà chủ đầu tư, ban quản lý tòa nhà và đội ngũ kỹ thuật cần tránh khi thực hiện cải tạo hệ thống HVAC.

Vì sao cải tạo HVAC không hiệu quả dù đã đầu tư thiết bị mới?

Hệ thống HVAC là tổ hợp của nhiều thành phần kỹ thuật có quan hệ chặt chẽ với nhau, bao gồm:

• Thiết bị làm lạnh trung tâm Chiller hoặc VRV/VRF.

• Hệ thống AHU, FCU, PAU.

• Hệ thống bơm và đường ống nước lạnh.

• Hệ thống ống gió và quạt thông gió.

• Hệ thống điện và điều khiển tự động.

• Hệ thống BMS/BAS.

• Các thiết bị đo lường, cảm biến và phụ kiện.

Hiệu suất tổng thể của hệ thống không chỉ phụ thuộc vào từng thiết bị riêng lẻ mà còn chịu ảnh hưởng của cách các thành phần phối hợp với nhau.

Ví dụ, một máy Chiller mới có hiệu suất cao vẫn có thể vận hành không hiệu quả nếu hệ thống bơm, tháp giải nhiệt hoặc điều khiển không được tối ưu tương ứng.

Tương tự, việc thay dàn nóng VRV/VRF không nhất thiết giải quyết được tình trạng làm lạnh yếu nếu nguyên nhân nằm ở thiết kế đường ống, dàn lạnh hoặc tải nhiệt của từng khu vực.

Do đó, cải tạo HVAC cần được tiếp cận như một bài toán hệ thống, không chỉ là bài toán thay thiết bị.

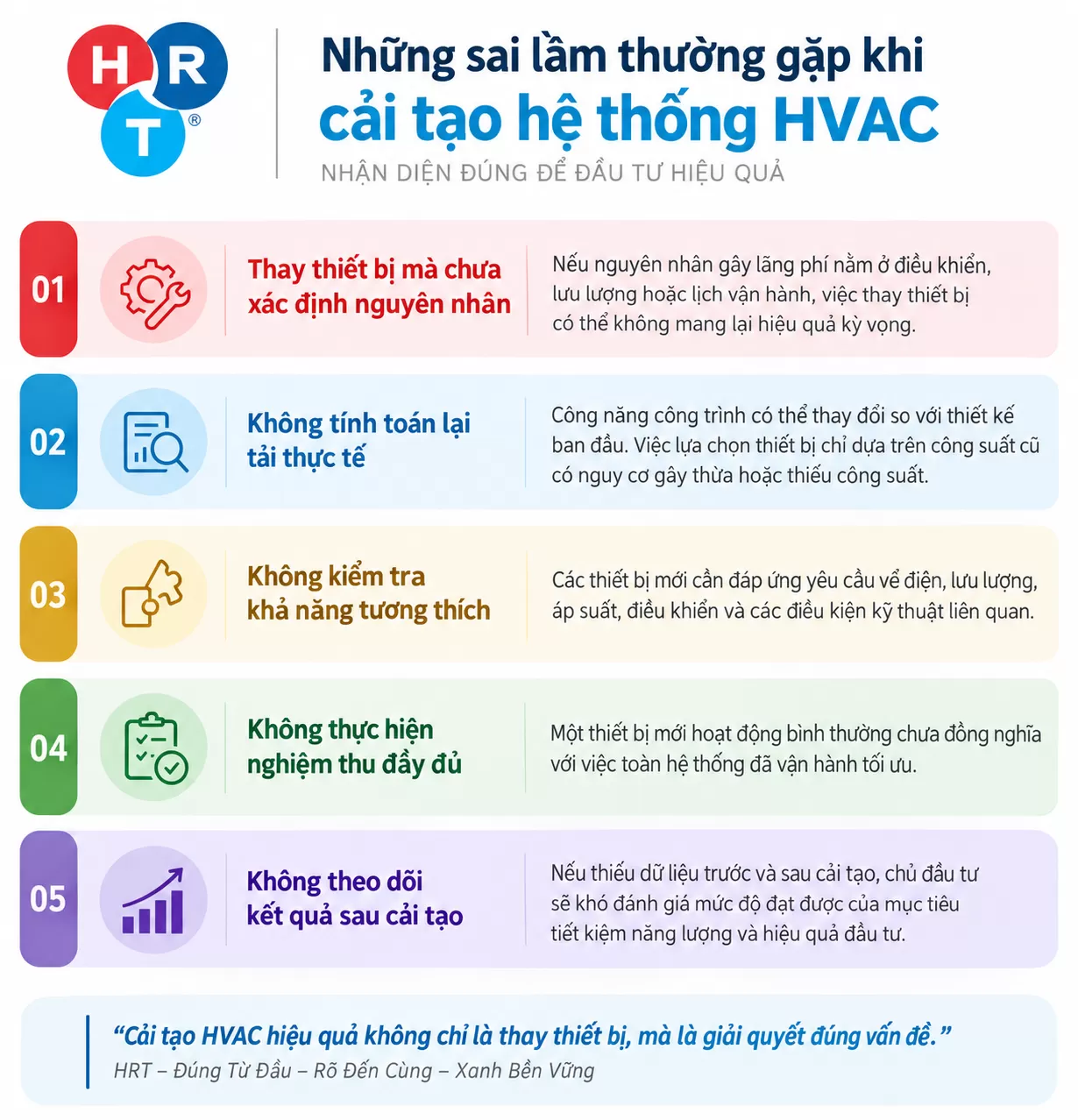

5 sai lầm phổ biến khi cải tạo hệ thống HVAC

Sai lầm 1: Thay thiết bị khi chưa xác định nguyên nhân gốc

Một trong những sai lầm tốn kém nhất là quyết định thay thế thiết bị chỉ vì hệ thống vận hành không ổn định hoặc tiêu thụ điện năng lớn.

Khi máy Chiller hoạt động kém hiệu quả, nhiều chủ đầu tư có thể nghĩ ngay đến việc thay máy mới.

Tuy nhiên, nguyên nhân thực tế có thể xuất phát từ:

• Lưu lượng nước lạnh không phù hợp.

• Tháp giải nhiệt hoạt động kém hiệu quả.

• Bơm nước vận hành liên tục không theo nhu cầu tải.

• Bộ cảm biến nhiệt độ sai lệch.

• Hệ thống điều khiển chưa tối ưu.

• Dàn trao đổi nhiệt bám bẩn.

• Trình tự vận hành nhiều Chiller không hợp lý.

Hậu quả: Chủ đầu tư có thể đầu tư vào thiết bị mới nhưng không xử lý triệt để các nguyên nhân khiến toàn hệ thống vận hành kém hiệu quả.

Giải pháp: Thực hiện khảo sát kỹ thuật, đo đạc, phân tích dữ liệu và đánh giá nguyên nhân gốc trước khi quyết định phương án cải tạo.

Với những hệ thống còn khả năng sử dụng, cần ưu tiên đánh giá khả năng tối ưu vận hành, cải tạo điều khiển hoặc nâng cấp các hạng mục phụ trợ trước khi lựa chọn thay mới.

Sai lầm 2: Không tính toán lại tải lạnh thực tế

Mỗi công trình đều có những thay đổi nhất định trong quá trình khai thác.

Một tòa nhà văn phòng có thể tăng mật độ người sử dụng. Một nhà máy có thể bổ sung dây chuyền sản xuất. Một khách sạn có thể thay đổi bố trí không gian và thời gian vận hành.

Những thay đổi này ảnh hưởng trực tiếp đến tải lạnh và nhu cầu thông gió.

Nếu lựa chọn thiết bị mới chỉ dựa trên công suất thiết kế ban đầu, hệ thống có thể gặp các vấn đề:

Thiết bị thừa công suất:

• Làm tăng chi phí đầu tư không cần thiết.

• Có nguy cơ vận hành ngoài vùng hiệu suất tối ưu.

• Một số thiết bị có thể gặp hiện tượng đóng/ngắt thường xuyên.

Thiết bị thiếu công suất:

• Không đáp ứng nhiệt độ thiết kế.

• Khả năng phục hồi nhiệt độ chậm.

• Có thể làm tăng thời gian chạy máy.

• Khó duy trì điều kiện môi trường ổn định khi tải cao.

Giải pháp: Khảo sát lại công năng, điều kiện sử dụng, nguồn nhiệt, mật độ người và các yếu tố ảnh hưởng để xác định tải lạnh thực tế trước khi lựa chọn công suất thiết bị.

Đối với các công trình công nghiệp, cần đặc biệt lưu ý tải nhiệt phát sinh từ dây chuyền, máy móc và hoạt động sản xuất.

Sai lầm 3: Bỏ qua khả năng tương thích của hệ thống

Một thiết bị HVAC mới không thể được lựa chọn chỉ dựa trên công suất danh định.

Thiết bị phải đảm bảo khả năng phối hợp với những thành phần còn lại của hệ thống hiện hữu.

Đối với hệ thống Chiller, cần kiểm tra:

• Lưu lượng nước yêu cầu.

• Tổn thất áp suất qua thiết bị.

• Nhiệt độ nước cấp và nước hồi.

• Khả năng đáp ứng của bơm.

• Công suất hệ thống giải nhiệt.

• Nguồn điện và phương thức điều khiển.

Đối với hệ thống VRV/VRF, cần kiểm tra:

• Chủng loại môi chất lạnh.

• Khả năng tương thích dàn nóng và dàn lạnh.

• Giới hạn chiều dài và chênh lệch cao độ đường ống.

• Hệ thống truyền thông.

• Bộ điều khiển trung tâm.

• Điều kiện lắp đặt theo nhà sản xuất.

Nếu không đánh giá kỹ, hệ thống sau cải tạo có thể phát sinh lỗi vận hành, khó tích hợp hoặc không đạt hiệu suất yêu cầu.

Giải pháp: Lập bảng kiểm tra tương thích kỹ thuật giữa thiết bị mới và hệ thống hiện hữu trước khi phê duyệt phương án đầu tư.

Trong một số trường hợp, chi phí cải tạo các thành phần phụ trợ cần được tính vào tổng mức đầu tư thay vì chỉ tính giá mua thiết bị chính.

Sai lầm 4: Không thực hiện nghiệm thu hệ thống đầy đủ

Một thiết bị vận hành bình thường không có nghĩa là toàn bộ hệ thống HVAC đang hoạt động đúng thiết kế.

Đây là điểm thường bị bỏ qua trong những dự án cải tạo có phạm vi thay đổi lớn.

Ví dụ, sau khi lắp đặt AHU mới, nếu không cân chỉnh lưu lượng gió thì một số khu vực có thể thừa gió trong khi các khu vực khác không đáp ứng yêu cầu.

Tương tự, sau khi thay đổi cấu hình hệ thống nước lạnh, nếu không cân bằng thủy lực và kiểm tra điều khiển, hệ thống có thể hoạt động không ổn định.

Các công tác kiểm tra và nghiệm thu cần được xác định theo phạm vi dự án, có thể bao gồm:

• Kiểm tra lắp đặt cơ khí và điện.

• Kiểm tra đường ống, van và bảo ôn.

• Kiểm tra kết nối điều khiển.

• Đo kiểm lưu lượng gió và nước.

• Testing, Adjusting and Balancing (TAB).

• Kiểm tra trình tự vận hành.

• Commissioning hệ thống.

• Xác nhận các tiêu chí nghiệm thu đã thống nhất.

Giải pháp: Xây dựng kế hoạch kiểm tra và nghiệm thu ngay từ giai đoạn thiết kế cải tạo, đồng thời quy định rõ những chỉ số cần đạt trước khi bàn giao.

Sai lầm 5: Không theo dõi hiệu quả sau cải tạo

Một dự án HVAC Retrofit cần có cơ sở để đánh giá mức độ đạt được của các mục tiêu đầu tư.

Nếu thiếu dữ liệu trước và sau cải tạo, rất khó xác định hệ thống đã tiết kiệm được bao nhiêu năng lượng, hiệu suất cải thiện thế nào hoặc những vấn đề vận hành đã được khắc phục hay chưa.

Các chỉ số nên được xem xét theo phạm vi dự án:

• Điện năng tiêu thụ (kWh).

• Công suất điện (kW).

• Hiệu suất hệ thống Chiller (kW/RT).

• Nhiệt độ và độ ẩm khu vực sử dụng.

• Lưu lượng nước và lưu lượng gió.

• Thời gian hoạt động thiết bị.

• Tần suất xảy ra lỗi.

• Chi phí bảo trì và vận hành.

Cần lưu ý rằng điện năng tiêu thụ có thể thay đổi theo thời tiết, tải sử dụng và thời gian vận hành.

Do đó, muốn xác định mức tiết kiệm năng lượng, phải so sánh trên cơ sở dữ liệu tương đương hoặc thực hiện điều chỉnh theo những yếu tố ảnh hưởng.

Giải pháp: Xây dựng dữ liệu nền trước cải tạo và kế hoạch đo lường, xác minh (M&V) phù hợp sau cải tạo.

Làm thế nào để tránh lãng phí khi cải tạo hệ thống HVAC?

Thay vì bắt đầu bằng danh mục thiết bị cần thay mới, chủ đầu tư nên xác định rõ những vấn đề cần giải quyết và mục tiêu cần đạt được.

Giai đoạn 1: Đánh giá chính xác hệ thống hiện hữu

Trước hết cần thực hiện khảo sát và thu thập các thông tin:

• Hồ sơ thiết kế và bản vẽ hoàn công.

• Thông số và tuổi thiết bị.

• Dữ liệu vận hành thực tế.

• Lịch sử sửa chữa, bảo trì.

• Điều kiện tải lạnh hiện tại.

• Những vấn đề ảnh hưởng đến vận hành.

• Các yêu cầu mới của chủ đầu tư.

Trên cơ sở đó, đơn vị tư vấn có thể phân loại những hạng mục còn sử dụng tốt, những hạng mục cần nâng cấp và những thiết bị nên xem xét thay thế.

Giai đoạn 2: So sánh các phương án cải tạo

Không nên chỉ xây dựng một phương án thay thế thiết bị.

Tùy tình trạng công trình, có thể so sánh ba nhóm giải pháp:

Nhóm giải pháp	Phạm vi thực hiện
Tối ưu hiện hữu	Điều chỉnh vận hành, cân chỉnh, nâng cấp điều khiển
Cải tạo từng phần	Thay thế hạng mục xuống cấp, tận dụng thiết bị phù hợp
Thay mới thiết bị	Thay các thiết bị không còn đáp ứng yêu cầu kỹ thuật

Việc lựa chọn cần dựa trên hiệu quả vận hành, vốn đầu tư, chi phí bảo trì, tuổi thọ dự kiến và mức độ ảnh hưởng đến hoạt động công trình.

Giai đoạn 3: Nghiệm thu và xác minh kết quả

Sau khi thi công, hệ thống cần được kiểm tra, cân chỉnh và nghiệm thu theo các tiêu chí đã thống nhất.

Giai đoạn theo dõi sau cải tạo giúp xác định mức độ đạt được của mục tiêu đầu tư và phát hiện các vấn đề cần điều chỉnh bổ sung.

Một phương án cải tạo được đánh giá tốt không chỉ ở thời điểm bàn giao mà còn ở khả năng duy trì hiệu quả trong quá trình vận hành lâu dài.

Các hạng mục HVAC cần đặc biệt lưu ý khi cải tạo

Hệ thống Chiller và nước lạnh

Đối với hệ thống Chiller, cần đánh giá đồng thời máy làm lạnh trung tâm, bơm, tháp giải nhiệt, hệ thống phân phối và điều khiển.

Không nên chỉ so sánh hiệu suất thiết bị riêng lẻ mà bỏ qua điện năng tiêu thụ của các thiết bị phụ trợ.

Hệ thống điều hòa VRV/VRF

Cần kiểm tra tính tương thích thiết bị, khả năng đáp ứng tải, điều kiện đường ống môi chất lạnh, nguồn điện và điều khiển.

Việc lựa chọn thiết bị thay thế phải tuân thủ các giới hạn kỹ thuật và hướng dẫn của nhà sản xuất.

Hệ thống AHU, FCU và PAU

Cần đánh giá khả năng trao đổi nhiệt, lưu lượng gió, lưu lượng nước, trở lực và phương thức điều khiển.

Trong nhiều trường hợp, việc cân chỉnh và nâng cấp các hạng mục phù hợp có thể cải thiện khả năng đáp ứng của hệ thống hiện hữu.

Hệ thống thông gió và BMS

Khi công năng công trình thay đổi, cần xem xét lại lưu lượng gió tươi, chế độ cấp/hút và khả năng quản lý điều khiển.

Tối ưu thông gió và BMS phải đảm bảo yêu cầu chất lượng không khí, tiện nghi và an toàn, không chỉ tập trung vào việc giảm điện năng.

Cải tạo HVAC: Nên ưu tiên giá đầu tư hay hiệu quả vòng đời?

Một sai lầm khác trong quá trình ra quyết định là chỉ đánh giá phương án cải tạo dựa trên giá mua và chi phí lắp đặt ban đầu.

Để có cơ sở đầu tư hợp lý, cần xem xét đồng thời:

CAPEX: Tổng chi phí đầu tư, thiết bị, vật tư, thiết kế và thi công.

OPEX: Chi phí điện năng, vận hành, bảo trì và sửa chữa.

LCC (Life Cycle Cost): Chi phí vòng đời của phương án trong thời gian đánh giá.

Thời gian hoàn vốn: Khoảng thời gian dự kiến để khoản tiết kiệm ròng bù đắp chi phí đầu tư.

Công thức xác định thời gian hoàn vốn đơn giản:

Thời gian hoàn vốn = Vốn đầu tư / Tiết kiệm ròng hằng năm.

Ví dụ minh họa:

Một dự án cải tạo HVAC có vốn đầu tư 800 triệu đồng, với mức tiết kiệm ròng dự kiến 200 triệu đồng mỗi năm.

Thời gian hoàn vốn đơn giản là:

800 / 200 = 4 năm.

Đây là ví dụ tính toán giả định, không phải mức tiết kiệm cam kết cho mọi công trình.

Với các dự án lớn, cần phân tích thêm dòng tiền, tuổi thọ thiết bị, rủi ro vận hành và chi phí phát sinh.

HRT – Giải pháp cải tạo HVAC đúng kỹ thuật, tối ưu đầu tư

Với nền tảng chuyên môn về công nghệ nhiệt lạnh và kinh nghiệm trong lĩnh vực điều hòa không khí, thông gió, Công ty TNHH Điều Hòa Thông Gió HRT hướng tới việc tư vấn giải pháp cải tạo HVAC dựa trên yêu cầu thực tế của từng công trình.

HRT tập trung vào việc đánh giá toàn hệ thống thay vì chỉ lựa chọn và thay thế thiết bị riêng lẻ.

Các giải pháp HRT cung cấp

• Khảo sát, đánh giá hệ thống HVAC hiện hữu.

• Tư vấn cải tạo HVAC Retrofit.

• Cải tạo và nâng cấp hệ thống Chiller.

• Cải tạo hệ thống VRV/VRF.

• Nâng cấp AHU, FCU, PAU.

• Cải tạo hệ thống Packaged, Rooftop.

• Cải tạo hệ thống thông gió và thu hồi nhiệt.

• Tối ưu điều khiển BMS.

• Bảo trì và đánh giá hiệu suất hệ thống HVAC.

• Kiểm tra, nghiệm thu và hỗ trợ vận hành.

Nguyên tắc triển khai của HRT

HIỂU ĐÚNG: Đánh giá đúng nguyên nhân và yêu cầu thực tế trước khi đề xuất giải pháp.

RÕ RÀNG: Minh bạch về phạm vi kỹ thuật, lựa chọn thiết bị, chi phí và tiêu chí nghiệm thu.

TẬN TÂM: Đồng hành cùng chủ đầu tư trong quá trình khảo sát, triển khai và vận hành.

HRT hướng tới những giải pháp đảm bảo kỹ thuật, phù hợp nhu cầu, kiểm soát chi phí và sử dụng hiệu quả nguồn lực đầu tư.

Câu hỏi thường gặp khi cải tạo hệ thống HVAC

Có nên thay toàn bộ hệ thống HVAC khi thiết bị đã cũ?

Không nhất thiết. Cần đánh giá tuổi thọ, hiệu suất, mức độ hư hỏng, khả năng bảo trì và chi phí vòng đời trước khi quyết định cải tạo hay thay mới.

Hệ thống Chiller tiêu thụ điện cao có phải do máy đã xuống cấp?

Không hoàn toàn. Nguyên nhân có thể liên quan đến máy Chiller, bơm, hệ thống giải nhiệt, phân phối nước hoặc phương thức điều khiển. Cần đo đạc để xác định nguyên nhân.

Có thể cải tạo HVAC mà không dừng toàn bộ công trình không?

Một số hạng mục có thể triển khai theo từng giai đoạn. Tuy nhiên, khả năng thực hiện phụ thuộc vào cấu hình hệ thống, yêu cầu an toàn và điều kiện vận hành thực tế.

Làm thế nào biết dự án cải tạo HVAC có tiết kiệm điện?

Cần thu thập dữ liệu trước và sau cải tạo, thiết lập điều kiện so sánh phù hợp và thực hiện phương pháp đo lường, xác minh hiệu quả năng lượng.

Nên chọn nhà thầu HVAC dựa trên những tiêu chí nào?

Cần đánh giá năng lực khảo sát, chuyên môn kỹ thuật, kinh nghiệm với hệ thống tương ứng, phương án thi công, tiêu chí nghiệm thu và năng lực hỗ trợ sau bàn giao.

Kết luận: Cải tạo HVAC hiệu quả bắt đầu từ việc nhận diện đúng vấn đề

Cải tạo hệ thống HVAC không chỉ là thay thiết bị cũ bằng thiết bị mới mà là quá trình đánh giá, lựa chọn giải pháp và kiểm chứng kết quả nhằm nâng cao hiệu quả vận hành của toàn hệ thống.

5 sai lầm cần tránh khi cải tạo HVAC gồm:

1. Thay thiết bị khi chưa xác định nguyên nhân.

2. Không tính toán lại tải lạnh thực tế.

3. Bỏ qua khả năng tương thích hệ thống.

4. Không thực hiện nghiệm thu đầy đủ.

5. Không theo dõi hiệu quả sau cải tạo.

Tránh được những sai lầm này sẽ giúp chủ đầu tư có cơ sở lựa chọn phương án kỹ thuật phù hợp, hạn chế đầu tư không cần thiết và tăng khả năng đạt được mục tiêu cải tạo.

Cải tạo HVAC hiệu quả không chỉ là thay thiết bị, mà là giải quyết đúng vấn đề.
