HRV Và ERV – So Sánh, Nguyên Lý Và Cách Lựa Chọn

HRV Và ERV – So Sánh Nguyên Lý, Khả Năng Thu Hồi Năng Lượng Và Cách Lựa Chọn

Trong các công trình hiện đại, việc cấp khí tươi không chỉ nhằm cải thiện chất lượng không khí trong nhà mà còn ảnh hưởng trực tiếp đến tải lạnh và chi phí vận hành của hệ thống HVAC.

Đặc biệt tại Việt Nam, nơi có nhiều thời điểm nhiệt độ và độ ẩm ngoài trời cao, việc đưa không khí tươi trực tiếp vào công trình có thể khiến hệ thống điều hòa phải tiêu thụ thêm năng lượng để xử lý.

HRV và ERV là hai giải pháp thông gió thu hồi năng lượng giúp tận dụng một phần năng lượng từ dòng khí thải để tiền xử lý không khí ngoài trời trước khi cấp vào công trình.

Tuy nhiên, không phải thiết bị nào cũng phù hợp với mọi điều kiện khí hậu và nhu cầu sử dụng.

Vậy HRV và ERV khác nhau như thế nào? Nên lựa chọn giải pháp nào để đảm bảo chất lượng không khí và hiệu quả năng lượng? Hãy cùng HRT phân tích dưới góc nhìn kỹ thuật HVAC.

Vì Sao Hệ Thống HVAC Cần Thông Gió Thu Hồi Năng Lượng?

Trong hệ thống điều hòa không khí, việc bổ sung khí tươi cần đáp ứng nhu cầu thông gió của công trình.

Tuy nhiên, không khí ngoài trời thường có điều kiện nhiệt độ và độ ẩm khác với không khí trong nhà.

Ví dụ, vào mùa hè, không khí ngoài trời nóng ẩm được đưa trực tiếp vào một văn phòng đang điều hòa sẽ làm tăng tải nhiệt cảm và tải nhiệt ẩn.

Khi đó, hệ thống điều hòa phải tiêu thụ thêm năng lượng để làm lạnh và xử lý độ ẩm của dòng khí tươi.

Thông gió thu hồi năng lượng giúp giảm một phần tải xử lý này bằng cách tận dụng chênh lệch nhiệt độ, độ ẩm giữa không khí cấp và không khí thải.

Lợi ích của thông gió thu hồi năng lượng

• Hỗ trợ duy trì lưu lượng khí tươi theo thiết kế.

• Giảm một phần tải nhiệt do không khí ngoài trời.

• Hỗ trợ tối ưu điện năng của hệ thống điều hòa.

• Cải thiện hiệu quả sử dụng năng lượng tổng thể.

• Góp phần thực hiện mục tiêu công trình xanh và vận hành bền vững.

Hiệu quả tiết kiệm phụ thuộc vào lưu lượng gió, điều kiện nhiệt ẩm, hiệu suất thiết bị và điện năng tiêu thụ của quạt.

Xem thêm : Checklist Nghiệm Thu Hệ Thống VRV Đầy Đủ Từ A–Z

HRV Và ERV Khác Nhau Ở Điểm Nào?

Mặc dù cùng sử dụng nguyên lý thu hồi năng lượng từ khí thải, HRV và ERV có sự khác biệt quan trọng về khả năng trao đổi nhiệt và hơi ẩm.

HRV – Thu hồi nhiệt cảm

HRV (Heat Recovery Ventilator) là thiết bị thông gió thu hồi nhiệt, chủ yếu trao đổi nhiệt cảm giữa không khí ngoài trời và không khí thải.

Khi hai dòng khí đi qua bộ trao đổi nhiệt, năng lượng được truyền giữa chúng mà không cần hòa trộn trực tiếp.

Vào mùa nóng, dòng khí thải mát hơn có thể hỗ trợ giảm nhiệt độ không khí ngoài trời trước khi cấp vào công trình.

Ngược lại, vào mùa lạnh, HRV có thể tận dụng nhiệt từ không khí thải để làm ấm sơ bộ khí tươi.

HRV thông thường không được thiết kế để trao đổi đáng kể hơi ẩm giữa hai dòng khí.

ERV – Thu hồi nhiệt và trao đổi hơi ẩm

ERV (Energy Recovery Ventilator) là thiết bị thông gió thu hồi năng lượng, có khả năng trao đổi nhiệt cảm và một phần hơi ẩm.

Ngoài việc điều chỉnh sơ bộ nhiệt độ, ERV còn có thể hỗ trợ giảm tải ẩm do không khí ngoài trời mang vào công trình trong điều kiện phù hợp.

Đây là lợi thế đáng chú ý tại những khu vực có khí hậu nóng ẩm.

Tuy nhiên, ERV không phải thiết bị hút ẩm chuyên dụng và không thể thay thế hoàn toàn AHU, PAU hoặc hệ thống điều hòa.

Bảng so sánh HRV và ERV

Tiêu chí	HRV	ERV
Tên đầy đủ	Heat Recovery Ventilator	Energy Recovery Ventilator
Thu hồi nhiệt cảm	Có	Có
Trao đổi hơi ẩm	Thông thường không đáng kể	Có, tùy cấu tạo
Giảm tải lạnh cảm	Có thể	Có thể
Hỗ trợ giảm tải ẩm	Không trực tiếp	Có thể
Kiểm soát độ ẩm độc lập	Không	Không
Hiệu quả năng lượng	Phụ thuộc điều kiện vận hành	Phụ thuộc điều kiện vận hành

Khác biệt cốt lõi: HRV chủ yếu thu hồi nhiệt cảm, còn ERV có thể thu hồi cả nhiệt cảm và một phần nhiệt ẩn thông qua trao đổi hơi ẩm.

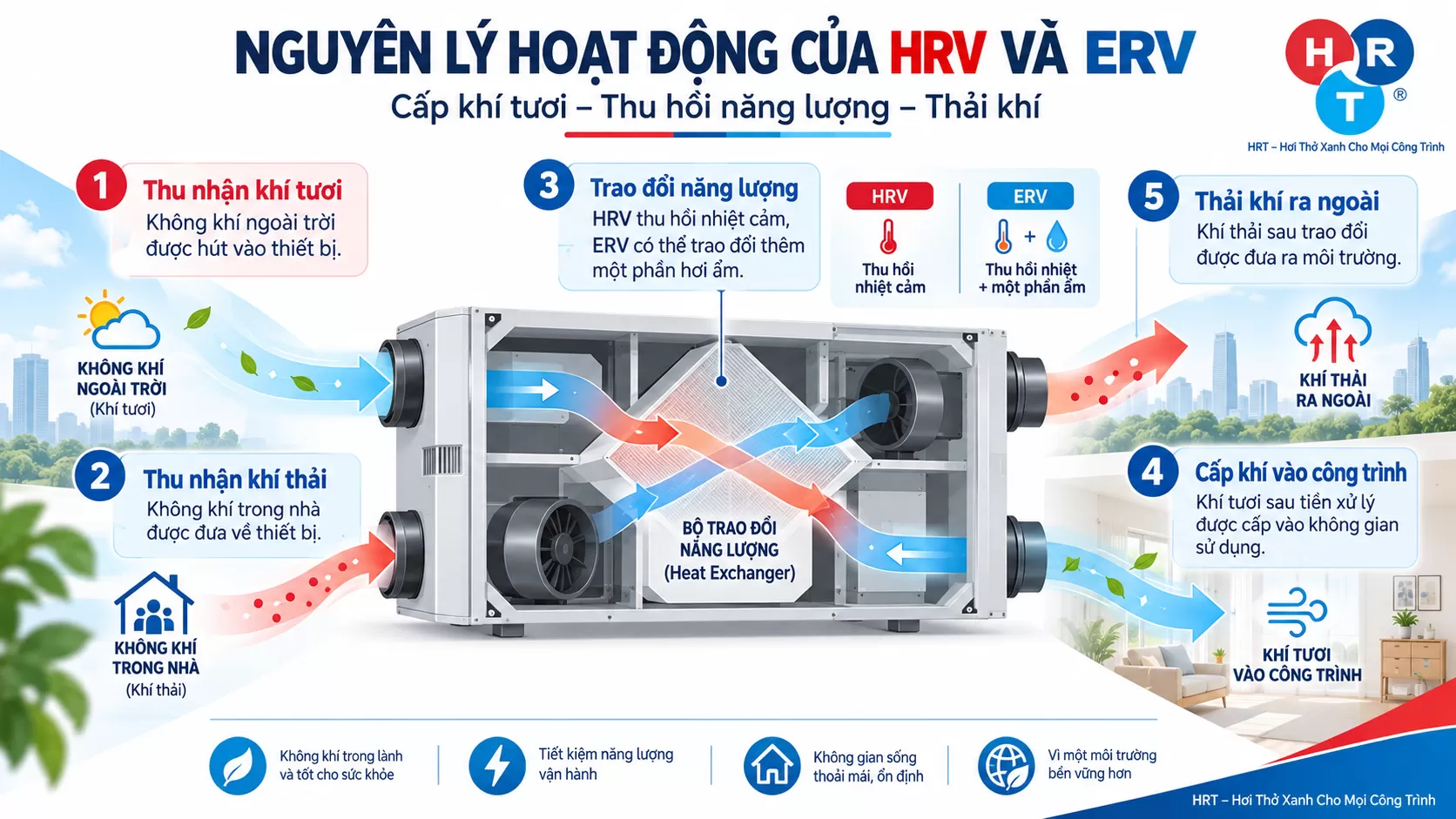

Nguyên Lý Hoạt Động Của HRV Và ERV

Hai thiết bị đều tổ chức hai dòng không khí đi qua bộ trao đổi năng lượng.

Dòng thứ nhất là không khí ngoài trời được đưa vào công trình. Dòng thứ hai là không khí thải từ bên trong được đưa ra môi trường.

Quá trình trao đổi không khí

Hệ thống thường hoạt động theo năm giai đoạn:

Bước 1 – Thu nhận khí tươi: Không khí ngoài trời được hút qua cửa lấy gió và đưa vào thiết bị.

Bước 2 – Thu nhận khí thải: Không khí từ bên trong công trình được đưa về bộ trao đổi thông qua đường ống thải.

Bước 3 – Trao đổi năng lượng: HRV truyền nhiệt cảm, còn ERV có thể truyền thêm một phần hơi ẩm giữa hai dòng khí.

Bước 4 – Cấp khí vào công trình: Khí tươi sau khi được tiền xử lý tiếp tục đi vào hệ thống phân phối không khí.

Bước 5 – Thải khí ra ngoài: Dòng khí thải sau trao đổi năng lượng được đưa ra môi trường.

Hai dòng khí thông thường được dẫn theo những đường riêng biệt. Tuy nhiên, khả năng rò rỉ hoặc truyền nhiễm chéo vẫn cần được đánh giá theo cấu tạo thiết bị.

Nên Chọn HRV Hay ERV Cho Công Trình Tại Việt Nam?

Việc lựa chọn thiết bị phải dựa trên đặc điểm khí hậu, tải lạnh, yêu cầu độ ẩm và phương thức vận hành thực tế.

Công trình tại khu vực nóng ẩm

Tại các khu vực có nhiệt độ và độ ẩm ngoài trời cao, hệ thống điều hòa phải xử lý đồng thời tải nhiệt cảm và tải nhiệt ẩn.

Trong điều kiện này, ERV có thể mang lại lợi ích nhờ khả năng trao đổi cả nhiệt và hơi ẩm.

Đặc biệt với công trình có lưu lượng khí tươi lớn, khả năng giảm tải ẩm có thể hỗ trợ tiết kiệm năng lượng.

Công trình có hệ thống kiểm soát độ ẩm riêng

Đối với công trình sử dụng PAU hoặc AHU có chức năng xử lý độ ẩm chuyên dụng, HRV cũng là phương án cần xem xét.

Nếu hệ thống hiện hữu đã xử lý tốt tải ẩm, cần so sánh lợi ích bổ sung của ERV với chi phí đầu tư và vận hành.

Công trình yêu cầu môi trường đặc biệt

Tại nhà máy, phòng kỹ thuật hoặc khu vực có yêu cầu nhiệt độ và độ ẩm nghiêm ngặt, cần tính toán cả tải nhiệt cảm và tải nhiệt ẩn.

HRV hoặc ERV chỉ đóng vai trò hỗ trợ thu hồi năng lượng, không thay thế hệ thống kiểm soát môi trường chính.

Không nên mặc định ERV luôn tốt hơn HRV. Giải pháp phù hợp là giải pháp mang lại hiệu quả năng lượng ròng tốt nhất trong điều kiện sử dụng cụ thể.

Xem thêm : Rooftop Unit Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

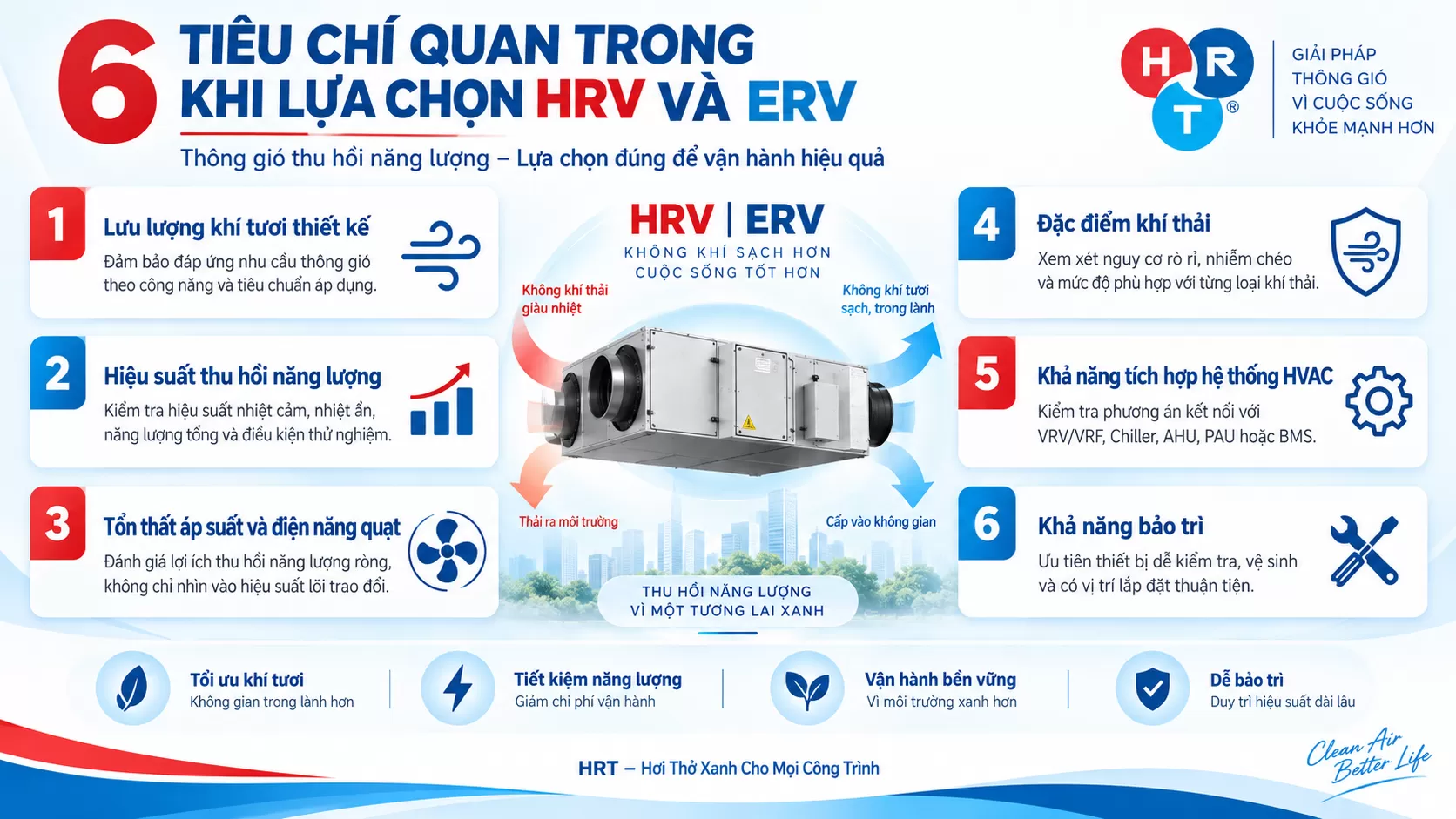

6 Yếu Tố Quyết Định Hiệu Quả Của HRV Và ERV

Lưu lượng khí tươi

Thiết bị phải đáp ứng lưu lượng không khí ngoài trời theo yêu cầu thông gió của công trình.

Lựa chọn lưu lượng quá thấp có thể không đáp ứng nhu cầu sử dụng, trong khi thiết bị quá lớn có thể làm tăng chi phí đầu tư và điện năng quạt.

Hiệu suất thu hồi năng lượng

Cần xem xét các thông số:

• Hiệu suất thu hồi nhiệt cảm.

• Hiệu suất trao đổi nhiệt ẩn.

• Hiệu suất thu hồi năng lượng tổng.

• Điều kiện thử nghiệm.

• Lưu lượng và nhiệt độ vận hành.

Không nên so sánh hai model chỉ dựa trên một chỉ số hiệu suất khi điều kiện thử nghiệm khác nhau.

Tổn thất áp suất và điện năng quạt

Bộ trao đổi nhiệt, bộ lọc và đường ống gió đều tạo trở lực cho dòng không khí.

Trở lực lớn có thể làm tăng điện năng quạt.

Vì vậy, đánh giá hiệu quả phải tính đến lợi ích thu hồi năng lượng sau khi xem xét điện năng tiêu thụ bổ sung.

Khả năng tích hợp hệ thống HVAC

HRV và ERV có thể được nghiên cứu tích hợp với các hệ thống:

• VRV/VRF.

• Chiller.

• AHU và PAU.

• Hệ thống cấp khí tươi.

• Điều khiển BMS/BAS.

Việc thiết kế đồng bộ giúp quản lý lưu lượng và chế độ vận hành phù hợp.

An toàn và bảo trì

Đối với dòng khí thải chứa hóa chất, chất ô nhiễm nguy hiểm hoặc có yêu cầu kiểm soát nhiễm chéo, cần đánh giá kỹ khả năng sử dụng bộ thu hồi năng lượng.

Đồng thời, phải bố trí không gian vệ sinh bộ lọc, bộ trao đổi và hệ thống quạt.

Xem thêm : Cải Tạo Hệ Thống HVAC

Ứng Dụng HRV Và ERV Trong Các Công Trình

Văn phòng và tòa nhà thương mại

HRV/ERV có thể được sử dụng trong hệ thống cấp khí tươi nhằm giảm một phần tải xử lý không khí ngoài trời.

Đối với những công trình có mật độ người cao, cần đặc biệt chú ý đến lưu lượng khí tươi và khả năng phối hợp với hệ thống điều hòa.

Khách sạn và khu dịch vụ

Các công trình khách sạn thường có nhu cầu thông gió cho nhiều khu vực khác nhau.

Việc lựa chọn thiết bị thu hồi năng lượng cần căn cứ vào chức năng từng không gian, điều kiện nhiệt ẩm và đặc điểm dòng khí thải.

Nhà máy và khu công nghiệp

Trong nhà máy, HRV/ERV có thể được xem xét cho khu vực văn phòng, phòng làm việc và những không gian có dòng khí thải phù hợp.

Đối với khu vực phát sinh khí thải công nghiệp, hóa chất hoặc bụi nguy hiểm, cần đánh giá an toàn trước khi áp dụng thu hồi năng lượng.

Nhà ở và công trình dân dụng

Các công trình có thiết kế kín, sử dụng điều hòa thường xuyên và cần cấp khí tươi cơ khí có thể xem xét HRV/ERV.

Thiết bị cần được lựa chọn theo lưu lượng thông gió, không gian lắp đặt, độ ồn và khả năng vệ sinh.

Những Sai Lầm Thường Gặp Khi Đầu Tư HRV/ERV

Một số sai lầm có thể làm giảm hiệu quả hệ thống:

Chỉ lựa chọn theo hiệu suất công bố: Không tính điện năng quạt và tổn thất áp suất thực tế.

Không đánh giá tải ẩm: Lựa chọn HRV hoặc ERV mà chưa phân tích điều kiện nhiệt ẩm của công trình.

Thiết kế sai lưu lượng: Thiết bị không đáp ứng yêu cầu thông gió hoặc hoạt động không phù hợp với tải thực tế.

Bỏ qua chất lượng khí thải: Không kiểm tra nguy cơ rò rỉ và nhiễm chéo giữa các dòng khí.

Thiếu bảo trì định kỳ: Bộ lọc bám bẩn và lõi trao đổi suy giảm khả năng làm việc.

Để hạn chế các vấn đề trên, cần thực hiện khảo sát, tính toán và lựa chọn cấu hình thiết bị theo yêu cầu thực tế.

Xem thêm : Điều hòa trung tâm VRV

Xem thêm : Điều hòa trung tâm VRF

Xem thêm : Máy điều hòa Chiller

HRT – Giải Pháp Thông Gió Thu Hồi Năng Lượng Cho Công Trình

Công ty TNHH Điều Hòa Thông Gió  HRT cung cấp giải pháp tư vấn, thiết kế, cung cấp, thi công và tối ưu hệ thống điều hòa không khí, thông gió cho công trình dân dụng, thương mại và công nghiệp.

Với nền tảng chuyên môn công nghệ nhiệt lạnh, HRT tập trung đánh giá nhu cầu sử dụng, điều kiện vận hành và hiệu quả đầu tư trước khi đề xuất giải pháp.

Các giải pháp HRT cung cấp

• Hệ thống thông gió thu hồi nhiệt HRV/ERV.

• Hệ thống cấp khí tươi.

• Hệ thống AHU, FCU, PAU.

• Điều hòa trung tâm VRV/VRF.

• Hệ thống Chiller.

• Thiết kế và thi công ống gió.

• Điều khiển BMS.

• Cải tạo và tối ưu năng lượng HVAC.

Với giá trị cốt lõi Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng tới giải pháp kỹ thuật phù hợp, kiểm soát chi phí và vận hành lâu dài.

Câu Hỏi Thường Gặp Về HRV Và ERV

HRV và ERV có thay thế điều hòa không khí không?

Không. Đây là các thiết bị thông gió thu hồi năng lượng, thường phối hợp với hệ thống điều hòa hoặc xử lý không khí.

ERV có giúp kiểm soát độ ẩm tốt hơn HRV không?

Trong những điều kiện phù hợp, ERV có thể hỗ trợ giảm tải ẩm từ khí tươi. Tuy nhiên, thiết bị không thay thế hệ thống kiểm soát độ ẩm chuyên dụng.

HRV hay ERV phù hợp hơn với khí hậu nóng ẩm?

ERV thường đáng cân nhắc khi tải ẩm từ khí tươi lớn. Tuy nhiên, cần so sánh hiệu quả tổng thể, công suất quạt và chi phí vận hành trước khi lựa chọn.

HRV/ERV có tiết kiệm điện không?

Có thể tiết kiệm năng lượng thông qua thu hồi nhiệt từ dòng khí thải. Mức tiết kiệm thực tế phụ thuộc vào điều kiện nhiệt ẩm, lưu lượng và cấu hình hệ thống.

HRV và ERV có thể kết nối BMS không?

Một số model hỗ trợ kết nối BMS/BAS. Cần xác nhận giao thức truyền thông và các chức năng điều khiển của thiết bị.

Kết Luận – Lựa Chọn HRV Hay ERV Để Tối Ưu Hệ Thống HVAC?

HRV và ERV là hai giải pháp thông gió thu hồi năng lượng có khả năng hỗ trợ giảm tải xử lý khí tươi và nâng cao hiệu quả sử dụng năng lượng.

HRV phù hợp với các ứng dụng ưu tiên thu hồi nhiệt cảm, trong khi ERV có thể mang lại lợi ích bổ sung nhờ khả năng trao đổi hơi ẩm.

Tuy nhiên, hiệu quả đầu tư phải được đánh giá dựa trên khí hậu, lưu lượng gió, tải nhiệt, hiệu suất thu hồi và điện năng tiêu thụ.

Lựa chọn đúng thiết bị ngay từ giai đoạn thiết kế là cơ sở để công trình duy trì chất lượng không khí, tối ưu chi phí và hướng tới vận hành bền vững.
